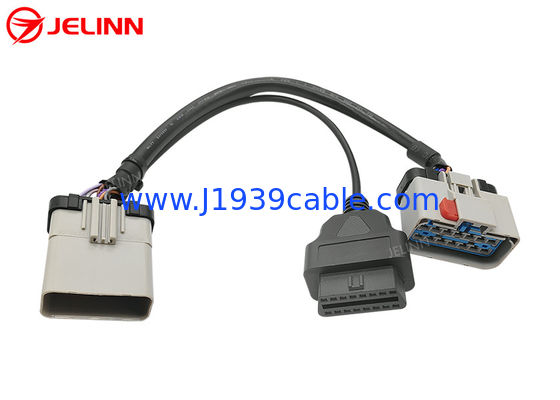

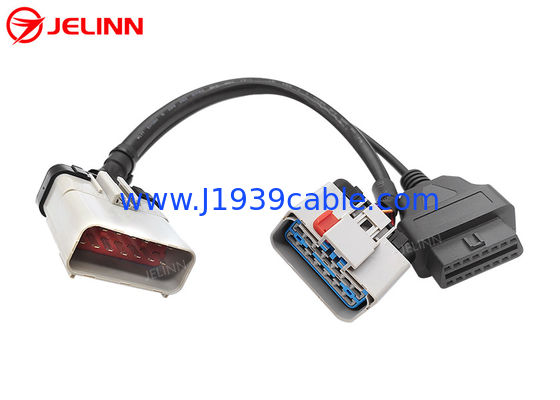

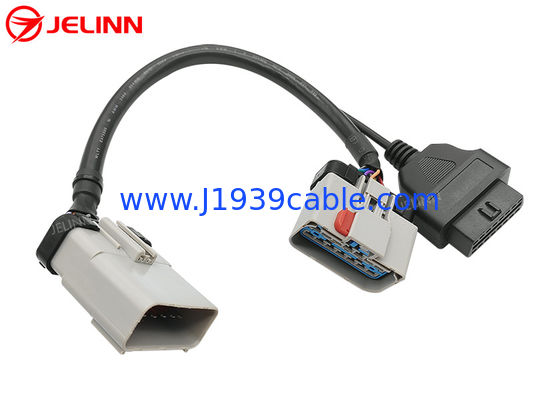

RP1226 het grijze 14 Wijfje van Pin Male To RP1226 en Kabel van de 16 Speldobd2 OBDII de Vrouwelijke Splitser Y
|
Productdetails:
Betalen & Verzenden Algemene voorwaarden:
|
Gedetailleerde productomschrijving
| RP1226 mannelijke schakelaar: | equivalent van Aptiv 54201416 | RP1226 vrouwelijke schakelaar: | equivalent van Aptiv 54201412 |
|---|---|---|---|
| Contactterminals: | koper met nikkelplateren of gouden plateren | Contactweerstand: | 3 ohm maximum |
| Isolatieweerstand: | 5M ohm min | Het werk temperatuur: | −30℃ ~ +100℃ |
| Hoog licht: | RP1226 aan OBD2,RP1226 aan OBD2-kabel,RP1226 aan de kabel van OBD2 Y |
||
RP1226 het grijze 14 wijfje van Pin Male To RP1226 en Kabel van de 16 speldobd2 OBDII de vrouwelijke Splitser Y
Specificatie
| RP1226 mannelijke schakelaar | equivalent van Aptiv 54201416 |
| RP1226 vrouwelijke schakelaar | equivalent van Aptiv 54201412 |
| OBD2 vrouwelijke schakelaar | Norm |
| Draad | 20AWG, zuiver koper |
| Materiaal van de mannelijke schakelaar van RP1226 | PA66 + glasvezel |
| Materiaal van de vrouwelijke schakelaar van OBD2 | PA66 + glasvezel |
| Pinout (bedradingsdiagram) | aangepast |
| Kabellengte | 33cm (13 duim) of aangepast |
| Spelden of terminals | koper met nikkelplateren of gouden plateren |
| Contactweerstand | 3 ohmmax. |
| Isolatieweerstand | 5M ohm min. |
| Het werk Temperatuur | −30℃ ~ +100℃ |
| Het testen | 100% open, plotseling en juffrouw-draad het testen |
| Garantie | 1 jaar |
Pinout (bedradingsdiagram)
In het algemeen, kan pinout (bedradingsdiagram) zijn zoals hieronder.
Het kabelwapen tussen de mannelijke schakelaar van RP1226 en de vrouwelijke schakelaar van RP1226 wordt volledig getelegrafeerd. Er zijn 14 draden van 20AWG in dit kabelwapen.
4 spelden van de vrouwelijke schakelaar van OBD2 worden getelegrafeerd. volledig worden getelegrafeerd. Er zijn 4 draden van 20AWG in het kabelwapen tussen de mannelijke schakelaar van RP1226 en de vrouwelijke schakelaar van OBD2.
| RP1226 mannetje | RP1226 wijfje | Signaal | OBD2 wijfje |
| 8 | 8 | Grond | 4 of 5 |
| 1 | 1 | Batterijmacht | 16 |
| 2 | 2 | J1939, hoog SCAN | 6 |
| 9 | 9 | J1939, laag SCAN | 14 |
| 3 | 3 | ||
| 4 | 4 | ||
| 5 | 5 | ||
| 6 | 6 | ||
| 7 | 7 | ||
| 10 | 10 | ||
| 11 | 11 | ||
| 12 | 12 | ||
| 13 | 13 | ||
| 14 | 14 |
Soms, kan pinout (bedradingsdiagram) ook zijn zoals hieronder.
Het kabelwapen tussen de mannelijke schakelaar van RP1226 en de vrouwelijke schakelaar van RP1226 wordt volledig getelegrafeerd. Er zijn 14 draden van 20AWG in dit kabelwapen.
6 spelden van de vrouwelijke schakelaar van OBD2 worden getelegrafeerd. volledig worden getelegrafeerd. Er zijn 6 draden van 20AWG in het kabelwapen tussen de mannelijke schakelaar van RP1226 en de vrouwelijke schakelaar van OBD2.
| RP1226 mannetje | RP1226 wijfje | Signaal | OBD2 wijfje |
| 8 | 8 | Grond | 4 of 5 |
| 1 | 1 | Batterij | 16 |
| 2 | 2 | J1939, hoog SCAN | 6 |
| 9 | 9 | J1939, laag SCAN | 14 |
| 6 | 6 | J1708, KAN hoog | 12 |
| 13 | 13 | J1708, KAN laag | 13 |
| 3 | 3 | ||
| 4 | 4 | ||
| 5 | 5 | ||
| 7 | 7 | ||
| 10 | 10 | ||
| 11 | 11 | ||
| 12 | 12 | ||
| 14 | 14 |
Pinout (bedradingsdiagram) kan ook volgens de behoeften van klanten worden aangepast.
Toepassing
Volgens TMC (de ATA Technologie en Onderhoudsraad) de Geadviseerde Normalisatie van het Praktijkrp1226 Overseinen, zowat 2019 en nieuwere zware vrachtwagens zoals Kenworth, Peterbilt, Volvo, is de Mackintosh en Freightliner in Noord-Amerika uitgerust met een Bijkomende Schakelaar in de cabine aan de kant van de bestuurder achter streepje, dichtbij het zekeringscomité. De vrachtwageneigenaar kan de Lichaamsbouwer Manual meer informatie controleren.
ELD (Elektronische Registrerenapparaten), de telematicaapparaten of andere aftermarket apparaten die gegevens van J1939 vereisen, KUNNEN of J1708 zou met deze Bijkomende Schakelaar van RP1226 moeten worden verbonden. Anders, kunnen de verbindingen niet warrantable zijn.
Als u een apparaat met een de speldhaven hebt van OBD2 16 en u het met een vrachtwagen zou willen verbinden met 14 speldrp1226 Bijkomende Schakelaar wordt uitgerust, is deze kabel die nodig.
Er is slechts één Bijkomende Schakelaar van RP1226 in de vrachtwagen. Als u de Bijkomende Schakelaar van RP1226 zou willen beschikbaar houden nadat het OBD2-apparaat wordt aangesloten, is deze splitsersy kabel een goede keus.
