Productdetails:
Betalen & Verzenden Algemene voorwaarden:
|
| J1939 vrouwelijke aansluiting: | equivalent van Deutsch HD16-9-1939S | Type J1939 vrouwelijke aansluiting: | Type 1 |
|---|---|---|---|
| Kleur van de vrouwelijke aansluiting J1939: | Zwart | Terminals: | met een diameter van niet meer dan 50 mm, |
| Huismateriaal: | PA66 + glasvezel | Grommetmateriaal: | Silicaat |
| Markeren: | 9 speld deutsch schakelaar,J1939 vrouwelijke connerctor,Deutsch 9 Speld vrouwelijke schakelaar |
||

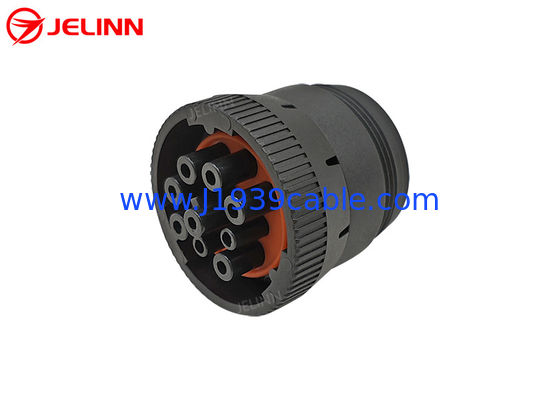

Type 1 Deutsch 9 Pin J1939 Vrouwelijke aansluiting met 9 stuks terminals
Specificatie
| 9-pin J1939 vrouwelijke aansluiting | equivalent van Deutsch HD16-9-1939S |
| Type van9-pin J1939 vrouwelijke aansluiting | Type 1 |
| Kleur van9-pin J1939 vrouwelijke aansluiting | zwart |
| Aantal posities | 9 |
| Terminals | met een diameter van niet meer dan 50 mm, |

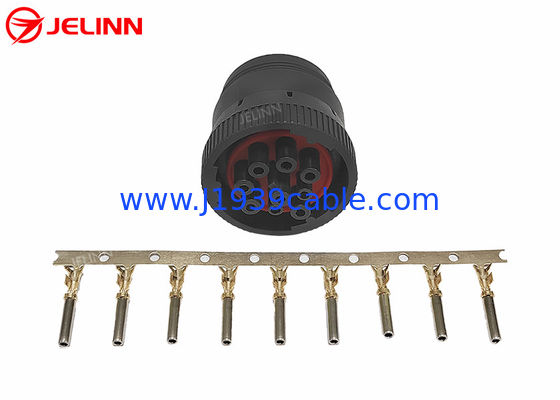

| Aantal terminals | 9 stuks |
| Contacttype | krimp |
| Contactgrootte | 16 |
| Montage-type | vrij ophangend (in-line) |
| Bevestigingstype | bajonet slot |
| Oriëntatie | op de toets |
| Huismateriaal | PA66 + glasvezel |
| Grommetmateriaal | siliconen |
| Werktemperatuur | -25°C ~ +100°C |
| Garantie | 1 jaar |
We maakten de plastic mal van dit9-Pin J1939 vrouwelijke connector door onszelf omdat we een volledige set van machines en apparatuur en een goed team van personeel voor het maken van plastic malen.We hebben ook spuitgietmachines die deze 9-Pin J1939 vrouwelijke connectoren kunnen maken volgens de mal.

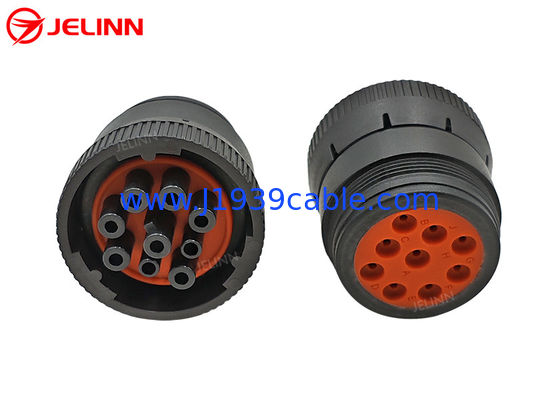

De 9-pin J1939 vrouwelijke stopcontact is met een vergrendelingsring.Het draaien van de vergrendelingsring naar de juiste plaats na aansluiting op een 9-pin J1939 mannetank zorgt ervoor dat de aansluiting niet per ongeluk wordt losgekoppeld.
Vergeet niet dat dit een vrouwelijke connector is omdat het met terminals.9-pin J1939 mannelijke aansluiting is met pinnen.
DeDeutsch 9 Pin J1939de vrouwelijke connector is Type 1, dus de pin F heeft een grotere diameter dan de pin C en pin J. Type 1 J1939 9-pin vrouwelijke connectoren kunnen alleen in Type 1 J1939 9-Pn mannelijke stekker worden geplaatst.
Deze Type 1 J1939 9-Pin vrouwelijke connectoren kunnen worden gekoppeld aan de volgende J1939 9-Pin mannelijke stekker:
originele ofgelijkwaardig aan DeutschHD10-9-1939P
originele ofgelijkwaardig aan DeutschHD16-9-1939PE
originele ofgelijkwaardig aan DeutschHD10-9-1939P-B022
originele ofgelijkwaardig aan DeutschHD10-9-1939PE-B022
originele ofgelijkwaardig aan DeutschHD14-9-1939P
originele ofgelijkwaardig aan DeutschHD14-9-1939PE
originele ofgelijk aanAmfenol AHD17-9-1939PES
Pin toewijzing of pinout
De pin toewijzing of pinout van9-Pin J1939 vrouwelijke connector is als volgt:

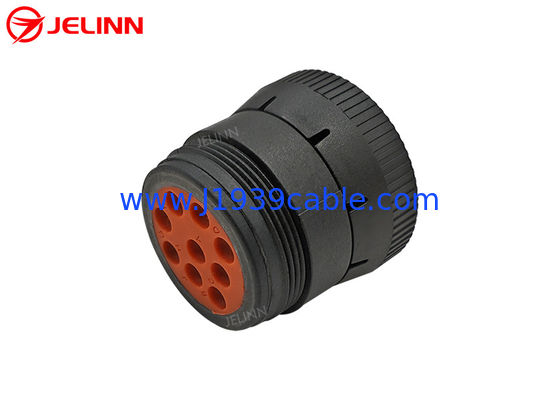

De centrale pin is Pin A. De pin waarop de toetsenbalk van PIn A gericht is, is Pin F. De volgorde van de pins B tot J is in de wijzerstijl.
Toepassing
Deze 9-pin J1939 vrouwelijke connectoren kunnen worden gebruikt voor de vervaardiging van 9-pin J1939 kabels en adapters.
