Productdetails:
Betalen & Verzenden Algemene voorwaarden:
|
| J1939 vrouwelijke stopcontact: | equivalent van Deutsch HD16-9-1939S-P080 | Tipe vrouwelijke stopcontact J1939: | Type 2 |
|---|---|---|---|
| Draad: | 20AWG, zuiver koper | Werktemperatuur: | -25°C ~ +85°C |
| Spelden of terminals: | met een diameter van niet meer dan 50 mm, | Isolatieweerstand: | Vijf miljoen ohm min. |
| Markeren: | pt30 brandsysteem,pt30-apparaat,ELD-kabel |
||

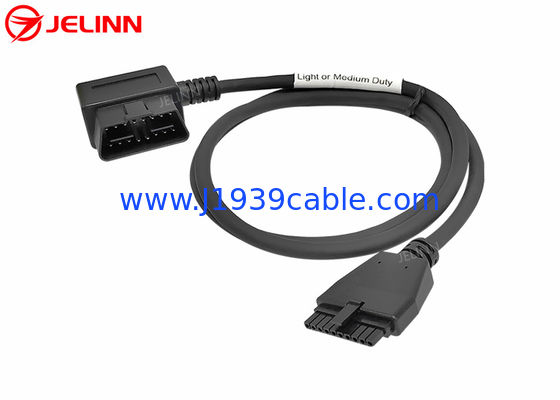

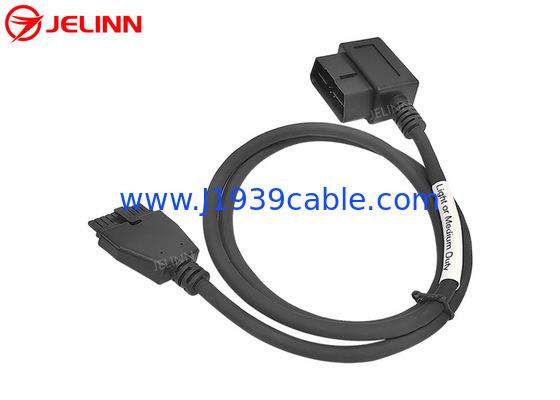

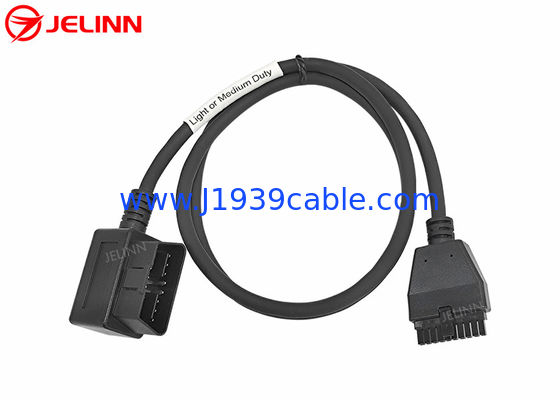

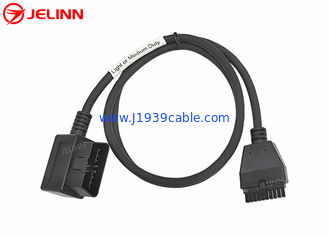

PT30 ELD-apparaat Kabel OBD2 OBDII J1962 Kabel Elektronisch loggereedschap
voor Volvo of Mack Trucks in Noord-Amerika
Specificatie
| J1939 vrouwelijke stopcontact | equivalent van Deutsch HD16-9-1939S-P080 |
| Tipe vrouwelijke stopcontact J1939 | Type 2 |
| Kleur van vrouwelijke stopcontact J1939 | Groen |
| Draad | 20AWG, puur koper |
| Materiaal van OBD2-OBDII-aansluiting | PA66 |
| Materiaal van J1939 vrouwelijke stopcontact | PA66+ glasvezel |
| Kabellengte | aangepast |
| Pin toewijzing of pinout | aangepast |
| met een diameter van niet meer dan 50 mm | met een diameter van niet meer dan 50 mm, |
| Contactweerstand | Maximaal 3 ohm. |
| Isolatieweerstand | Vijf miljoen ohm min. |
| Werktemperatuur | -25°C ~ +85°C |
| Testspanning | DC300V 5M ohm/10ms |
| Beproeving | 100% open, korte en misdraadproef |
| Garantie | 12 maanden |
De J1939Deutsch 9-PinDe overgevormde PVC-injectie aan het eind van J1939Deutsch 9-PinVrouwelijke stopcontact is rechthoekig 90 graden.
DeDeutsch 9 PinDe vrouwelijke stopcontact is van type 2, dus de pin F is met een kleinere diameter als de pin C en pin J. Type 2 J1939 vrouwelijke stopcontact kan worden ingebracht in type 1 of type 2 J1939 mannelijke receptacles.
De vrouwelijke OBD2-connector is voorzien van KET-terminals die de vrouwelijke OBD2-connector duurzamer maken.
Pin toewijzing of pin out
In het algemeen zal de pintoewijzing of pinout als volgt zijn (4 pins die moeten worden aangesloten):
| OBD2 vrouwelijk | Signaal | J1939 vrouwelijk |
| 4 of 5 | Ground | Een |
| 16 | Batterij | B. |
| 6 | J1939, CAN-H | C |
| 14 | J1939, CAN-L | D |
Soms...de pin toewijzing of pinout kan ook zo zijn (6 pinsaan te sluiten):
| OBD2 vrouwelijk | Signaal | J1939 vrouwelijk |
| 4 of 5 | Ground | Een |
| 16 | Batterij | B. |
| 6 | J1939, CAN-H | C |
| 14 | J1939, CAN-L | D |
| 12 | J1708-H | F |
| 13 | J1708-L | G |
Soms...de pin toewijzing of pinout kan ook zo zijn (6 pinsaan te sluiten):
| OBD2 vrouwelijk | Signaal | J1939 vrouwelijk |
| 4 of 5 | Ground | Een |
| 16 | Batterij | B. |
| 6 | J1939, CAN-H | C |
| 14 | J1939, CAN-L | D |
| 2 | J1708-H | F |
| 10 | J1708-L | G |
De 6-draad kabel bevat ook bedrading voor de J1708 lijnen.het is beter om ze niet te verbinden omdat soms de toegevoegde lijnen de werking van sommige GPS-trackers kunnen verstoren.
De pintoewijzing of pinout kan ook worden aangepast aan uw behoeften.
Toepassing
This is a cable between the J1939 round Deutsch 9-pin connector (test equipment side - mates to the J1939 vehicle) and an OBD2 style 16-pin connector (female vehicle side - mates with an OBD2 test connector)De J1939 +/- datalijnen zijn verbonden met de CAN +/-lijnen, en de stroom- en grondlijnen zijn eveneens verbonden.
De gemeenschappelijke toepassing is het verbindenTelematica, vlootbeheer of technologie voor vrachtwagens, zoals:GPS-trackers voor zware bedrijfsvoertuigen met 9-pin ronde Deutsch-aansluitingen.
Deze kabel maakt ook een OBD2-scantool of eenFoutcode-lezerHoud er rekening mee dat de meeste OBD2-software en -scanners gebaseerd zijn op het lezen van PID's, die één enkele parameter zijn.J1939 is een PGN-gebaseerd protocolUw scantool moet in staat zijn om PGN's te verwerken als het met deze kabel wil werken.
