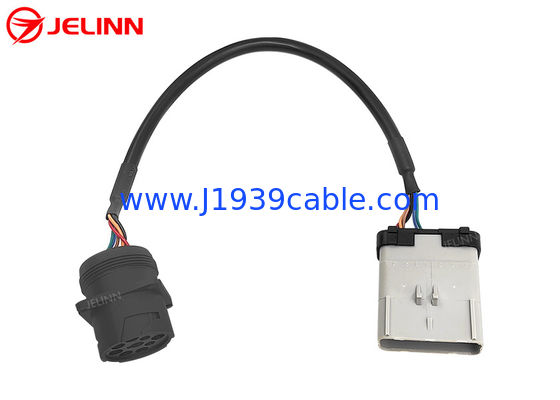

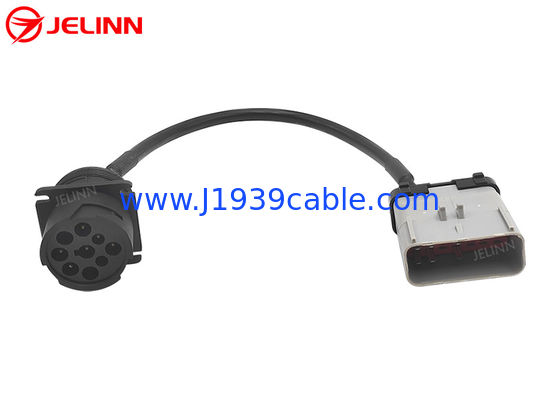

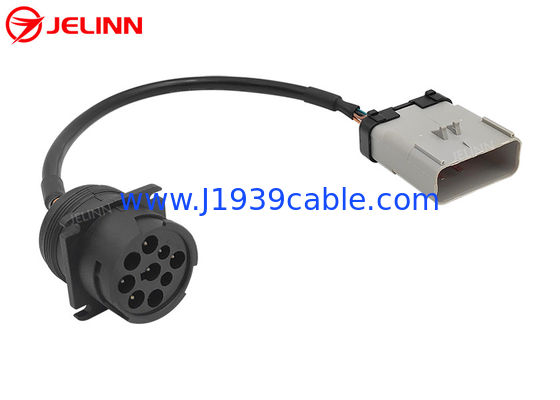

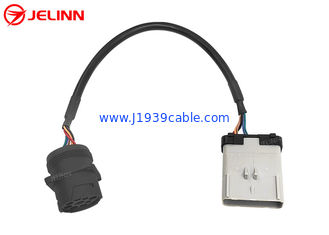

14 speldrp1226 Mannetje aan Zwart Type 1 SAE Deutsch 9 Kabel van de Speldj1939 de Vrouwelijke Vrachtwagen ELD
|
Productdetails:
Betalen & Verzenden Algemene voorwaarden:
|
Gedetailleerde productomschrijving
| RP1226 mannelijke schakelaar: | equivalent van Aptiv 54201416 | Draad: | 20AWG, zuiver koper |
|---|---|---|---|
| J1939 vrouwelijke vergaarbak: | equivalent van Deutsch hd10-9-1939P | Type van de vrouwelijke stop van J1939: | Type 1 |
| Testen: | 100% open, plotseling en juffrouw-draad het testen | Spelden of terminals: | koper met nikkelplateren of gouden plateren |
| Hoog licht: | RP1226 aan speld 9,De kabel van RP1226 ELD,RP1226 aan J1939 |
||
14 speldrp1226 Mannetje aan Zwart Type 1 SAE Deutsch 9 Kabel van de Speldj1939 de Vrouwelijke Vrachtwagen ELD
Specificatie
| RP1226 mannelijke schakelaar | equivalent van Aptiv 54201416 |
| 9-speld J1939 vrouwelijke schakelaar | equivalent van Deutsch hd10-9-1939P |
| Type van 9-speld J1939 vrouwelijke stop | Type 1 |
| Kleur van 9-speld J1939 vrouwelijke stop | Zwart |
| Draad | 20AWG, zuiver koper |
| Materiaal van de mannelijke schakelaar van RP1226 | PA66 + glasvezel |
| Materiaal van 9-speld J1939 vrouwelijke stop | PA66 + glasvezel |
| Pinout (bedradingsdiagram) | aangepast |
| Kabellengte | aangepast |
| Spelden of terminals | koper met nikkelplateren of gouden plateren |
| Contactweerstand | 3 ohmmax. |
| Isolatieweerstand | 5M ohm min. |
| Het werk Temperatuur | −25℃ ~ +85℃ |
| Het testen | 100% open, plotseling en mis-draad het testen |
| Testend Voltage | DC300V 5M ohm/10ms |
| Garantie | 1 jaar |
Pinout (bedradingsdiagram)
In het algemeen, kan pinout (bedradingsdiagram) zijn zoals hieronder.
4 spelden van elke schakelaar worden getelegrafeerd. Er zijn 4 draden van 20AWG in de kabel.
| RP1226 mannetje | Signaal | 9-speld J1939 wijfje |
| 8 | Grond | A |
| 1 | Batterijmacht | B |
| 2 | J1939, hoog SCAN | C |
| 9 | J1939, laag SCAN | D |
Soms, kan pinout (bedradingsdiagram) ook zijn zoals hieronder.
6 spelden van elke schakelaar worden getelegrafeerd. Er zijn 6 draden van 20AWG in de kabel.
| RP1226 mannetje | Signaal | 9-speld J1939 wijfje |
| 8 | Grond | A |
| 1 | Batterij | B |
| 2 | J1939, hoog SCAN | C |
| 9 | J1939, laag SCAN | D |
| 6 | J1708, KAN hoog | F |
| 13 | J1708, KAN laag | G |
Pinout (bedradingsdiagram) kan ook volgens de behoeften van klanten worden aangepast.
Toepassing
Volgens TMC (de ATA Technologie en Onderhoudsraad) de Geadviseerde Normalisatie van het Praktijkrp1226 Overseinen, zowat 2019 en nieuwere zware vrachtwagens zoals Kenworth, Peterbilt, Volvo, is de Mackintosh en Freightliner in Noord-Amerika uitgerust met een Bijkomende Schakelaar in de cabine aan de kant van de bestuurder achter streepje, dichtbij het zekeringscomité. De vrachtwageneigenaar kan de Lichaamsbouwer Manual meer informatie controleren.
ELD (Elektronische Registrerenapparaten), de telematicaapparaten of andere aftermarket apparaten die gegevens van J1939 vereisen, KUNNEN of J1708 zou met deze Bijkomende Schakelaar van RP1226 moeten worden verbonden. Anders, kunnen de verbindingen niet warrantable zijn.
Als een apparaat dat een 9 speldj1939 haven heeft nodig die is te zijn verbind met een vrachtwagen met 14 speldrp1226 Bijkomende Schakelaar wordt uitgerust, is deze kabel nodig.
