Rechte hoek Groen J1939 Deutsch 9-speld Wijfje aan J1962 OBD2 16 Pin Female Cable

Rechte hoek Groen J1939 Deutsch 9-speld Wijfje aan J1962 OBD2 16 Pin Female Cable

Right Angle Green J1939 Deutsch 9-Pin Female to J1962 OBD2 16 Pin Female Cable

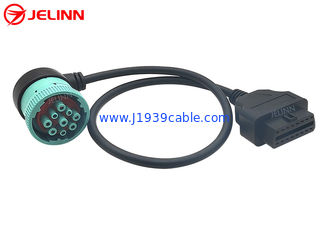

Grote Afbeelding :  Rechte hoek Groen J1939 Deutsch 9-speld Wijfje aan J1962 OBD2 16 Pin Female Cable Beste prijs

Productdetails:
Plaats van herkomst: China
Merknaam: OEM
Certificering: RoHS
Modelnummer: J1939
Betalen & Verzenden Algemene voorwaarden:
Min. bestelaantal: 100 stuks
Prijs: Please email us for prices
Verpakking Details: PE zakken en dan kartons
Levertijd: 3-30 werkdagen
Betalingscondities: T/T, Payoneer, Western Union, Paypal, L/C
Levering vermogen: 50.000 PC's per maand
Gedetailleerde productomschrijving
Draad: 20AWG, zuiver koper Pin toewijzing of pin out: Op maat
J1939 vrouwelijke stekker: equivalent van Deutsch HD16-9-1939S-P080 Type van de vrouwelijke stop van J1939: Type 2
Kleur van de vrouwelijke stekker J1939: Groen Werktemperatuur: -25°C ~ +85°C
Markeren:

Deutsch J1939 aan OBDII-kabel

,

J1939 wijfje aan de vrouwelijke kabel van OBD2

,

Deutsch 9 Speldwijfje aan de vrouwelijke kabel van OBD2

Rechte hoek Groen J1939 Deutsch 9-pin vrouwelijk naar J1962 OBD2 16 pin vrouwelijke kabel



Specificatie



J1939 vrouwelijke stekker equivalent van Deutsch HD16-9-1939S-P080
Tipe vrouwelijke stekker J1939 Type 2
Kleur van de vrouwelijke stekker J1939 Groen
Draad 20AWG, puur koper
Materiaal van de J1939-prop PA66 + glasvezel
Materiaal van de OBD2-OBDII-prop PA66
Pin toewijzing of pin out aangepast
Kabellengte aangepast
met een diameter van niet meer dan 50 mm met een diameter van niet meer dan 50 mm,
Contactweerstand Maximaal 3 ohm.
Isolatieweerstand Vijf miljoen ohm min.
Werktemperatuur -25°C ~ +85°C
Beproeving 100% open, korte en misdraadproef
Testspanning DC300V 5M ohm/10ms
Garantie 1 jaar

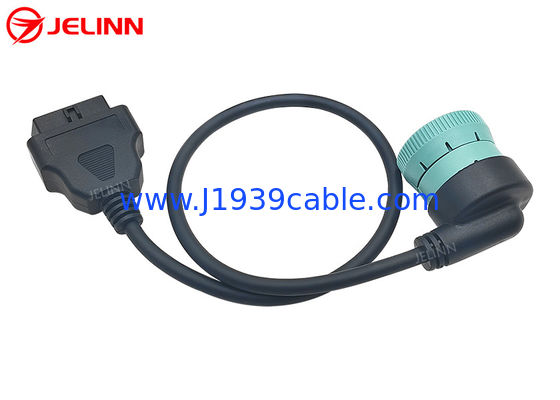

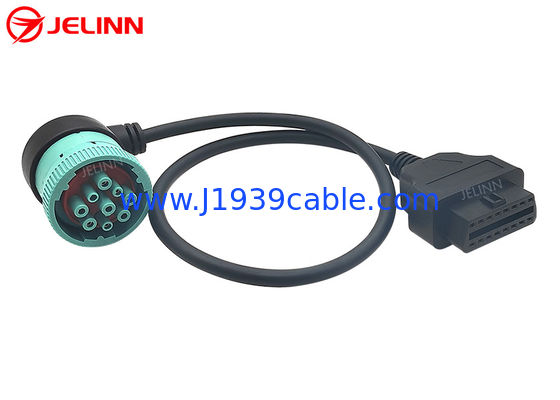

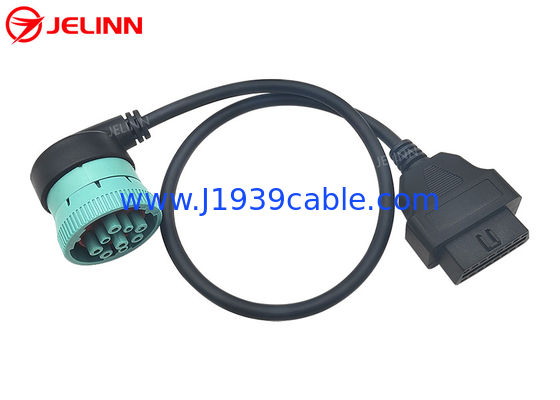

De J1939Deutsch 9-PinDe vrouwelijke stekker is groen.Het einde van de vrouwelijke stopcontact van J1939 is met een rechthoek van 90 graden, wat kan helpen om wat ruimte te besparen bij het aansluiten en installeren van telematica-apparaten.



De J1939Deutsch 9 PinDe vrouwelijke connector is Type 2, dus zijn pin F is met een kleinere diameter zoals Pin C en J. Type 2 J1939Deutsch 9 Pinde vrouwelijke stekers kunnen compatibel zijn met type 1 of type 2 J1939Deutsch 9 Pinmannelijke stopcontacten.

Rechte hoek Groen J1939 Deutsch 9-speld Wijfje aan J1962 OBD2 16 Pin Female Cable 0




Pin toewijzing of pin out

Over het algemeen zal de pintoewijzing of pin out als volgt zijn (4 pinnen die moeten worden aangesloten):


OBD2 vrouwelijk Signaal J1939 vrouwelijk
5 Ground Een
16 Batterij B.
6 J1939, CAN-H C
14 J1939, CAN-L D


Soms...de pin toewijzing of pin uit kan ook zijn als deze (6 pinsaan te sluiten):


OBD2 vrouwelijk Signaal J1939 vrouwelijk
5 Ground Een
16 Batterij B.
6 J1939, CAN-H C
14 J1939, CAN-L D
2 J1708-H F
10 J1708-L G



Soms...de pin toewijzing of pin uit kan ook zijn als deze (6 pinsaan te sluiten):


OBD2 vrouwelijk Signaal J1939 vrouwelijk
5 Ground Een
16 Batterij B.
6 J1939, CAN-H C
14 J1939, CAN-L D
12 J1708-H F
13 J1708-L G




De 6-draad kabel bevat ook bedrading voor de J1708 lijnen.het is beter om ze niet te verbinden omdat soms de toegevoegde lijnen de werking van sommige GPS-trackers kunnen verstoren.

De pin toewijzing of pin uit kan ook worden aangepast aan uw behoeften.



Toepassing

This is a cable between the J1939 round Deutsch 9-pin connector (test equipment side - mates to the J1939 vehicle) and an OBD2 style 16-pin connector (female vehicle side - mates with an OBD2 test connector)De J1939 +/- datalijnen zijn verbonden met de CAN +/-lijnen, en de stroom- en grondlijnen zijn eveneens verbonden.

De gemeenschappelijke toepassing is het verbindenTelematica, vlootbeheer of vrachtwagenapparatuur zoals:GPS-trackers voor zware bedrijfsvoertuigen met 9-pin ronde Deutsch-aansluitingen.

Deze kabel maakt ook een OBD2-scantool of eenFoutcode-lezerHoud er rekening mee dat de meeste OBD2-software en -scanners gebaseerd zijn op het lezen van PID's, die één enkele parameter zijn.J1939 is een PGN-gebaseerd protocolUw scantool moet in staat zijn om PGN's te verwerken als het met deze kabel wil werken.


Verzending van een verzoek

Als u de J1939, OBD2 of J1708 kabels, adapters of aansluitingen niet hebt gevonden of niet de tijd heeft om op onze website te zoeken, kunt u ons gerust laten weten welke J1939, OBD2 of J1708 kabels,adapters of connectoren die u nodig heeft doorhet versturen van een aanvraag(Als u een afbeelding heeft, voeg deze dan bij de aanvraag).J1939, OBD2 of J1708 kabels, adapters of aansluitingen voor u.
