Productdetails:
Betalen & Verzenden Algemene voorwaarden:
|
| Draad: | 20AWG, zuiver koper | Pin toewijzing of pin out: | Op maat |
|---|---|---|---|
| J1939 Mannelijke receptacle: | equivalent van Deutsch hd10-9-1939p-P080 | Type J1939 mannelijke stekker: | Type 2 |
| Beproeving: | 100% open, plotseling en juffrouw-draad het testen | Testend voltage: | DC300V 5M ohm/10ms |
| Markeren: | speld 9 aan OBDII,J1939 mannetje aan OBD2-mannetje,9 speld deutsch J1939 mannetje aan de mannelijke kabel van OBD |
||

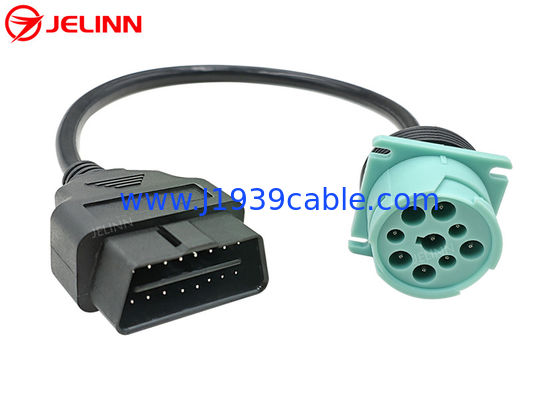

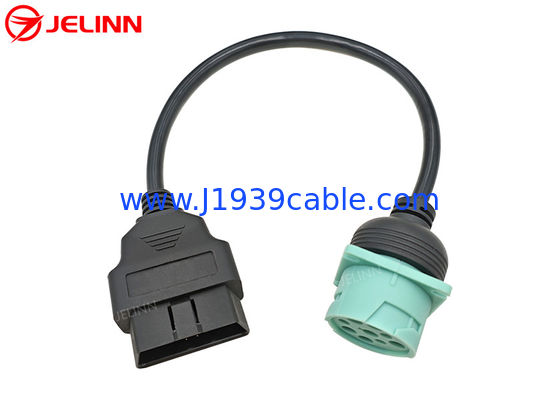

Groen Deutsch 9 Pin J1939 Mannelijk naar J1962 OBD2 OBDII 16 Pin Mannelijk Kabel
Specificatie
| 9-pin J1939 mannelijke aansluiting | equivalent van Deutsch HD10-9-1939P-P080 |
| Type 9-pin J1939 mannelijke stekker | Type 2 |
| Kleur van 9-pin J1939 mannelijke stekker | Groen |
| Draad | 20AWG, puur koper |
| Materiaal van9-pinJ1939 mannelijke stekker | PA66 + glasvezel |
| Materiaal van OBD2-mannelijke stekker | PA66 |
| Pin toewijzing of pin out | aangepast |
| Kabellengte | aangepast |
| met een diameter van niet meer dan 50 mm | met een diameter van niet meer dan 50 mm, |
| Contactweerstand | Maximaal 3 ohm. |
| Isolatieweerstand | Vijf miljoen ohm min. |
| Werktemperatuur | -25°C ~ +85°C |
| Beproeving | 100% open, korte en misdraadproef |
| Testspanning | DC300V 5M ohm/10ms |
| Garantie | 1 jaar |
We hebben plastic malen gemaakt van de connectoren, stopcontacten, stopcontacten en receptacles.We kunnen altijd de kabels maken met uitstekende connectiviteit en duurzaamheid..
Als de eindpunten overgevormd zijn, zijn de kabels steviger en duurzamer.de prijs kan lager zijn omdat de grondstof- en arbeidskosten worden bespaard.
DeDeutsch 9 Pinde mannelijke aansluiting op deze kabel is Type 2,dus de pin F is met een kleinere diameter dan de pin C en pin J.
Pin toewijzing of pin out
Over het algemeen zal de pintoewijzing of pin out als volgt zijn (4 aangesloten pinnen):
| OBD2 mannelijk | Signaal | 9-pin J1939 man |
| 4 of 5 | Ground | Een |
| 16 | Batterij | B. |
| 6 | J1939, CAN-H | C |
| 14 | J1939, CAN-L | D |
Soms...de pin toewijzing of pin uit kan ook zijn als deze (6 pinsverbonden):
| OBD2 mannelijk | Signaal | 9-pin J1939 man |
| 4 of 5 | Ground | Een |
| 16 | Batterij | B. |
| 6 | J1939, CAN-H | C |
| 14 | J1939, CAN-L | D |
| 2 | J1708-H | F |
| 10 | J1708-L | G |
De pin toewijzing of pin uit kan ook worden aangepast aan uw behoeften.Als er geen behoefte is aan meer pinnen, dan stellen we voor dat we alleen de benodigde pinnen aansluiten.de prijs van de kabel zal hoger zijn omdat de grondstof- en arbeidskosten hoger zullen zijn.
Toepassing
This cable will connect the 8 or 9 Pin type 2 devices such as ELDs (Electronic Logging Devices) to the 16 Pin OBD2 style diagnostic port found on Volvo and Mack trucks post 2013 that have the OBD-II 16 pin port in dash.
Als je een apparaat hebt dat is ontworpen om in te pluggen in de ronde Groene 9 pin diagnostische poorten op zware trucks,Deze kabel zal werken voor u om dat apparaat te verbinden met 16 pin OBD2 type connector gevonden in 2013 en nieuwere Volvo en Mack trucks.
U kunt de 16-pins OBD2-male stekker van deze kabel aansluiten op de 16-pins diagnostische poort van uw vrachtwagen.
This adapter cable also allows a J1939 Scan Tool (a scanner designed to plug into the round J1939 9-pin Deutch connector on a vehicle) to be used with a J1939 equipped vehicle that uses a standard OBD2 style connector.
