De Rechte hoek Mannelijke 24V van OBD2 OBDII J1962 aan Dubbele Vrouwelijke Vlakke y-Kabel

De Rechte hoek Mannelijke 24V van OBD2 OBDII J1962 aan Dubbele Vrouwelijke Vlakke y-Kabel

OBD2 OBDII J1962 Right Angle Male 24V to Dual Female Flat Y Cable
OBD2 OBDII J1962 Right Angle Male 24V to Dual Female Flat Y Cable
video play

Grote Afbeelding :  De Rechte hoek Mannelijke 24V van OBD2 OBDII J1962 aan Dubbele Vrouwelijke Vlakke y-Kabel Beste prijs

Productdetails:
Plaats van herkomst: China
Merknaam: OEM
Certificering: RoHS
Modelnummer: OBD2 OBDII
Betalen & Verzenden Algemene voorwaarden:
Min. bestelaantal: 100 stuks
Prijs: Please email us for prices
Verpakking Details: PE zakken en dan kartons
Levertijd: 3-30 werkdagen
Betalingscondities: T/T, Payoneer, Western Union, Paypal, L/C
Levering vermogen: 50.000 PC's per maand
Gedetailleerde productomschrijving
Pins van OBD2-mannelijke stekker: met een diameter van niet meer dan 50 mm, Terminals van OBD2 vrouwelijke aansluiting: met een diameter van niet meer dan 50 mm,
Beproeving: 100% open, plotseling en juffrouw-draad het testen Draad: 26AWG, puur koper
Markeren:

OBD2 y-kabel

,

J1962 y-kabel

,

OBDII-splitsers vlakke kabel

OBD2 OBDII J1962 Rechte hoek mannelijke 24V tot dubbele vrouwelijke vlakke Y-kabel


Specificatie



OBD2 mannelijke stekker standaard, 12V / 24V
Pins van OBD2-mannelijke stekker met een diameter van niet meer dan 50 mm,
Overvorming van OBD2-mannelijke stekker slank ontwerp, rechthoek 90 graden
Vrouwelijke OBD2-aansluitingen standaard
Terminals van vrouwelijke OBD2-aansluitingen met een diameter van niet meer dan 50 mm,
Overvorming van OBD2 vrouwelijke aansluiting slank ontwerp, rechthoek 90 graden
Materiaal van overgevormd onderdeel PVC
Kabelvorm plat, dun
Draad 26AWG, puur koper
Materiaal van OBD2-male en vrouwelijke connectoren PA66
Pin toewijzing of pin out aangepast
Kabellengte aangepast
Contactweerstand Maximaal 3 ohm.
Isolatieweerstand Vijf miljoen ohm min.
Werktemperatuur -25°C ~ +85°C
Beproeving 100% open, korte en miss-wire testen
Testspanning DC300V 5M ohm/10ms
Garantie 1 jaar

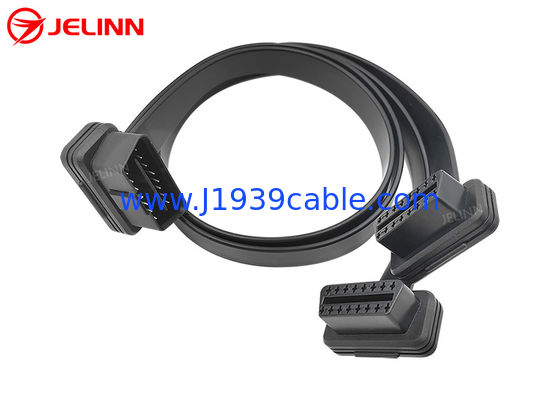

Dit is een Y-kabel met drie uiteinden van een OBD2-mannelijke stekker en twee OBD2-vrouwelijke connectoren.



Er is een gat op de buffer in het midden van de OBD2 OBDII mannelijke stekker.

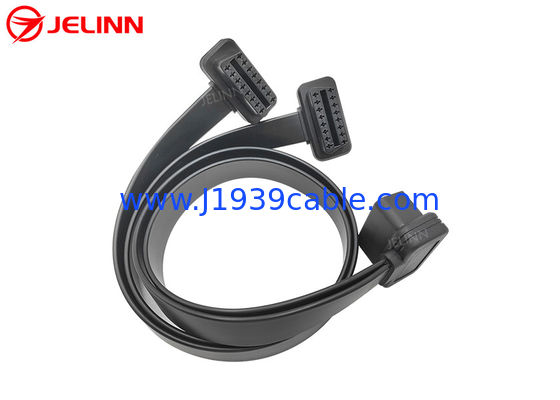

De Rechte hoek Mannelijke 24V van OBD2 OBDII J1962 aan Dubbele Vrouwelijke Vlakke y-Kabel 0



We kunnen verschillende vormen maken voor de uiteinden van OBD2 OBDII vrouwelijke en mannelijke connectoren. If you don’t like the overmolds at the ends of OBD2 OBDII female and male connectors as shown in the pictures or you would like to have your own overmold with your company’s logo or you have special application requirementsBovendien kunnen we het zelfs gratis maken zolang de bestelhoeveelheid 5000 stuks of meer is.

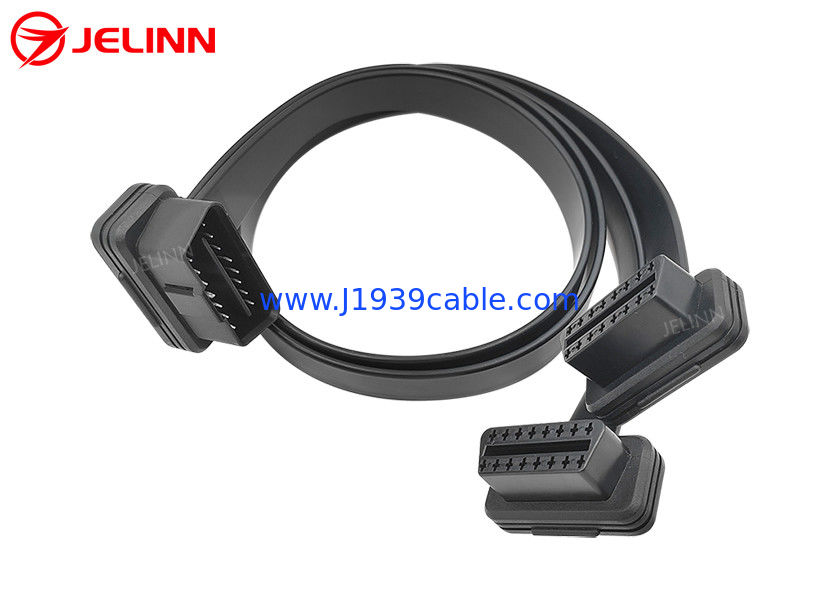

De Rechte hoek Mannelijke 24V van OBD2 OBDII J1962 aan Dubbele Vrouwelijke Vlakke y-Kabel 1




Pin toewijzing of pin out

De pin toewijzing of pin out kan als volgt zijn:



OBD2 mannelijke stekker OBD2 vrouwelijke aansluiting 1 OBD2 vrouwelijke aansluiting 2
2 2 2
4+5 4+5 4+5
6 6 6
7 7 7
10 10 10
14 14 14
15 15 15
16 16 16


De zwarte draad in beide hoofdkabels is verbonden met pin 4 of pin 5.Er zijn negen pinnen aangesloten., maar er zijn 8 draden van 26AWG in beide hoofdkabels.

De pin toewijzing of pin out kan ook zo zijn:



OBD2 mannelijke stekker OBD2 vrouwelijke aansluiting 1 OBD2 vrouwelijke aansluiting 2
1 1 1
2 2 2
3 3 3
4 4 4
5 5 5
6 6 6
7 7 7
8 8 8
9 9 9
10 10 10
11 11 11
12 12 12
13 13 13
14 14 14
15 15 15
16 16 16


Wat deze pin betreft, zijn alle 16 pins van de OBD2 OBD man- en vrouwelijke connectoren bedraad, dus er zijn 16 draden van 26AWG in beide hoofdkabels.

De pin toewijzing of pin uit kan ook worden aangepast aan uw behoeften.We stellen voor dat we gewoon de benodigde pinnen die u nodig heeft en de prijs kan lager zijn omdat de grondstof en arbeidskosten lager zijn.


Toepassing

Deze Y-kabel wordt gebruikt om te verbindentelematica, IoV-apparaten, vlootbeheersapparaten, OBD2-GPS-trackers, OBD2-CAN-programmeringsinstrumenten, ECU-instelinstrumenten of instrumenten voor het afstemmen van de prestaties van auto's op de 16-pin OBD2-diagnostische vrouwelijke poorten van voertuigen.



Als u twee telematica- of IoV-apparaten met OBD2-mannelijke poorten in een voertuig wilt aansluiten,Deze OBD2 OBDII mannelijke tot dubbele vrouwelijke splitter Y kabel kan helpen om dit te doen. Deze Y-kabel splitst de oorspronkelijke OBD2-damesdiagnostische poort.Controleer of de telematica- of IoV-apparaten compatibel zijn met de spanning van het voertuig (12V of 24V)Het is belangrijk.



In sommige auto's zijn de OBD2 OBDII vrouwelijke diagnostische poorten bedekt met deksels.Als u wilt verbinden en installeren van een aantal OBD2 telematica of IoV apparaten aan de OBD2 OBDII vrouwelijke diagnostische poorten in deze auto'sDe overgevormde injectie van kunststof aan de uiteinden van de 16-pinnen OBD2 OBDII vrouwelijke en mannelijke connectoren zorgt ervoor dat de kabel in een rechthoek van 90 graden naar buiten komt.De overvorm is met een slank ontwerp en de kabel is plat en dunDeze functies maken het gemakkelijk om deze soorten OBD2-telematica- of IoV-apparaten te verbinden en te installeren op de OBD2-OBDII-damesdiagnostische poorten in deze auto's.we kunnen ook een overmold maken die de totale dikte van de OBD2 mannelijke stekker maakt (we hebben een zeer dunne OBD2 mannelijke stekker, de dunste en standaard OBD2 mannelijke stekker ter wereld) na overvorming slechts 19 mm.Deze OBD2 mannelijke stekker van 19 mm na overvorming kan worden ingebracht in OBD2 OBDII vrouwelijke diagnostische poorten bedekt met deksels in de meeste auto's, waaronder Volkswagen Caddy.

Deze kabel kan ook worden gebruikt voor het aansluiten van OBD2-diagnostische apparaten of scanners ofFoutcodelezers(met de juiste software).


Verzending van een verzoek

Als u de OBD2 OBDII, 9-Pin J1939 of 6-Pin J1708 kabels, adapters of aansluitingen niet hebt gevonden of niet de tijd heeft om te zoeken op onze website, laat ons dan weten wat OBD2 OBDII,Kabels met 9 pen J1939 of 6 pen J1708, adapters of connectoren die u nodig heeft bijhet versturen van een aanvraag(Als u een afbeelding heeft, voeg deze dan bij de aanvraag) Wij kunnen voor u ook alle OBD2 OBDII, 9-Pin J1939 of 6-Pin J1708 kabels, adapters of connectoren aanpassen.
