OBD2 OBDII 16 Pin Right Angle Male aan Dubbele Vrouwelijke Ronde Gespleten y-Kabel

OBD2 OBDII 16 Pin Right Angle Male aan Dubbele Vrouwelijke Ronde Gespleten y-Kabel

OBD2 OBDII 16 Pin Right Angle Male to Dual Female Round Split Y Cable
OBD2 OBDII 16 Pin Right Angle Male to Dual Female Round Split Y Cable
video play

Grote Afbeelding :  OBD2 OBDII 16 Pin Right Angle Male aan Dubbele Vrouwelijke Ronde Gespleten y-Kabel Beste prijs

Productdetails:
Plaats van herkomst: China
Merknaam: OEM
Certificering: RoHS
Modelnummer: OBD2 OBDII
Betalen & Verzenden Algemene voorwaarden:
Min. bestelaantal: 100 stuks
Prijs: Please email us for prices
Verpakking Details: PE zakken en dan kartons
Levertijd: 3-30 werkdagen
Betalingscondities: T/T, Payoneer, Western Union, Paypal, L/C
Levering vermogen: 50.000 PC's per maand
Gedetailleerde productomschrijving
Pins van OBD2-mannelijke stekker: met een diameter van niet meer dan 50 mm, Terminals van OBD2 vrouwelijke aansluiting: met een diameter van niet meer dan 50 mm,
Beproeving: 100% open, plotseling en juffrouw-draad het testen Draad: 26AWG, puur koper
Overvorming van OBD2-mannelijke stekker: rechthoek 90 graden Materiaal van overgevormd onderdeel: PVC
Markeren:

OBD-splitser

,

OBDII-splitserskabel

,

J1962 y-splitser

OBD2 OBDII 16 pin rechthoekige man tot dubbele vrouwelijke ronde splits Y kabel


Specificatie



OBD2 mannelijke stekker standaard
Pins van OBD2-mannelijke stekker met een diameter van niet meer dan 50 mm,
Overvorming van OBD2-mannelijke stekker rechthoek 90 graden
Vrouwelijke OBD2-aansluitingen standaard
Terminals van vrouwelijke OBD2-aansluitingen met een diameter van niet meer dan 50 mm,
Overvorming van OBD2 vrouwelijke connectoren recht
Materiaal van overgevormd onderdeel PVC
Kabelvorm ronde
Draad 26AWG, puur koper
Materiaal van OBD2-male en vrouwelijke connectoren PA66
Pin toewijzing of pin out aangepast
Kabellengte aangepast
Contactweerstand Maximaal 3 ohm.
Isolatieweerstand Vijf miljoen ohm min.
Werktemperatuur -25°C ~ +85°C
Beproeving 100% open, korte en miss-wire testen
Testspanning DC300V 5M ohm/10ms
Garantie 1 jaar

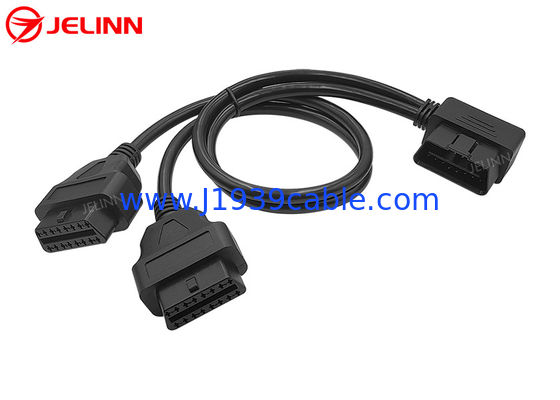

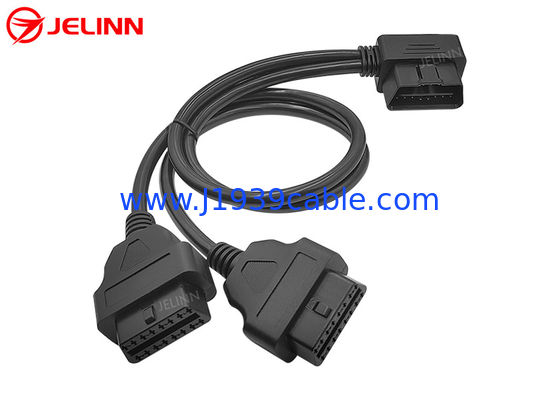

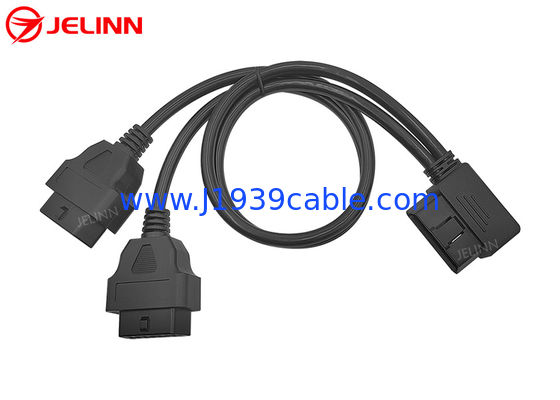

Dit is een Y-kabel met drie uiteinden van een OBD2-mannelijke stekker en twee OBD2-vrouwelijke connectoren.



De vrouwelijke OBD2-OBDII-connector is voorzien van kwaliteitsvolle, duurzame aansluitingen.die beter geschikt zijn voor een test- of diagnostische omgeving waarin de apparaten (verbonden met de OBD2-vrouwelijke aansluiting) vaak worden aangesloten en losgekoppeld.


Het overgevormde injectie-deel van kunststof aan de uiteinden van de 16-pinnen OBD2 OBDII vrouwelijke connectoren zorgt ervoor dat de kabel recht uitkomt.



OBD2 OBDII 16 Pin Right Angle Male aan Dubbele Vrouwelijke Ronde Gespleten y-Kabel 0




Pin toewijzing of pin out

De pin toewijzing of pin out kan als volgt zijn:



OBD2 mannelijke stekker OBD2 vrouwelijke aansluiting 1 OBD2 vrouwelijke aansluiting 2
2 2 2
5 5 5
6 6 6
7 7 7
10 10 10
14 14 14
15 15 15
16 16 16


De zwarte draden in beide ronde kabels zijn verbonden met pin 5. Er zijn 8 draden, dus er zijn 8 draden van 26AWG in beide ronde kabels.

De pin toewijzing of pin out kan ook zo zijn:



OBD2 mannelijke stekker OBD2 vrouwelijke aansluiting 1 OBD2 vrouwelijke aansluiting 2
1 1 1
2 2 2
3 3 3
4 4 4
5 5 5
6 6 6
7 7 7
8 8 8
9 9 9
10 10 10
11 11 11
12 12 12
13 13 13
14 14 14
15 15 15
16 16 16


Wat deze pin betreft, zijn alle 16 pins van de OBD2 OBD mannelijke en vrouwelijke connectoren bedraad, dus er zijn 16 draden van 26AWG in beide ronde kabels.


Toepassing

Deze Y-kabel wordt gebruikt om te verbindentelematica, M2M-apparaten, IoV-apparaten (Internet of Vehicles), vlootbeheersapparaten, OBD2-GPS-trackers of auto-prestatie-tuning-instrumenten naar de OBD2-damesdiagnostiekpoorten van voertuigen.



Als u twee telematica- of IoV-apparaten met OBD2-mannelijke poorten in een voertuig wilt aansluiten,Deze OBD2 OBDII mannelijke tot dubbele vrouwelijke splitter Y kabel kan helpen om dit te doen. Deze Y-kabel splitst de oorspronkelijke OBD2-damesdiagnostische poort.Controleer of de telematica- of IoV-apparaten compatibel zijn met de spanning van het voertuig (12V of 24V)- Het is belangrijk! Schakel de motor uit en verbind dan deze twee telematica- of IoV-apparaten aan de twee respectievelijk OBD2-vrouwconnectoren.

Deze kabel kan ook worden gebruikt voor het aansluiten van OBD2-diagnostische apparaten of scanners ofFoutcodelezers.


Verzending van een verzoek

Als u de OBD2 OBDII, 9-Pin J1939 of 6-Pin J1708 kabels, adapters of aansluitingen niet hebt gevonden of niet de tijd heeft om te zoeken op onze website, laat ons dan weten wat OBD2 OBDII,Kabels met 9 pen J1939 of 6 pen J1708, adapters of connectoren die u nodig heeft bijhet versturen van een aanvraag(Als u een afbeelding heeft, voeg deze dan bij de aanvraag) Wij kunnen voor u ook alle OBD2 OBDII, 9-Pin J1939 of 6-Pin J1708 kabels, adapters of connectoren aanpassen.
