Productdetails:
Betalen & Verzenden Algemene voorwaarden:
|
| RP1226 mannelijke schakelaar: | equivalent van Aptiv 54201416 | RP1226 vrouwelijke schakelaar: | equivalent van Aptiv 54201412 |
|---|---|---|---|
| Contactterminals: | koper met nikkelplateren of gouden plateren | Contactweerstand: | 3 ohm maximum |
| Isolatieweerstand: | 5M ohm min | Werktemperatuur: | −30℃ ~ +100℃ |
| Markeren: | RP1226 kabel,rp1226 y-kabel,rp1226 14pin y-kabel |
||

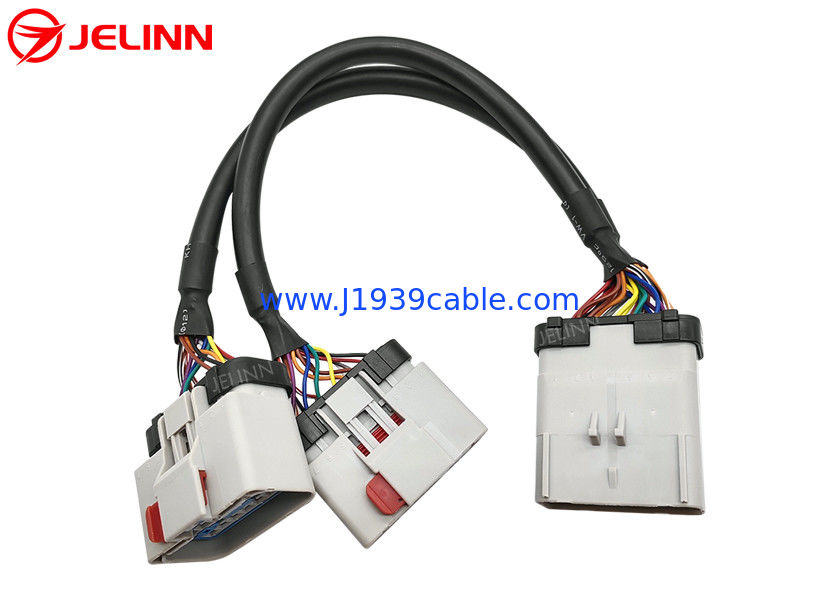

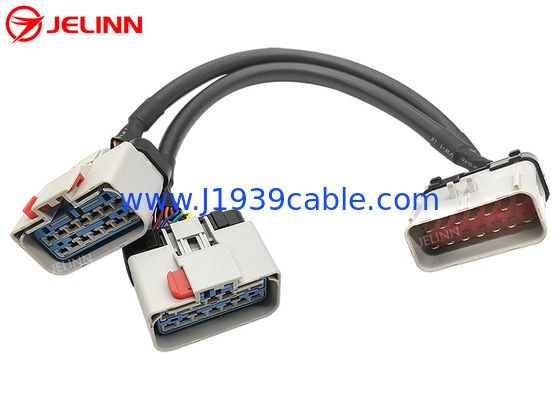

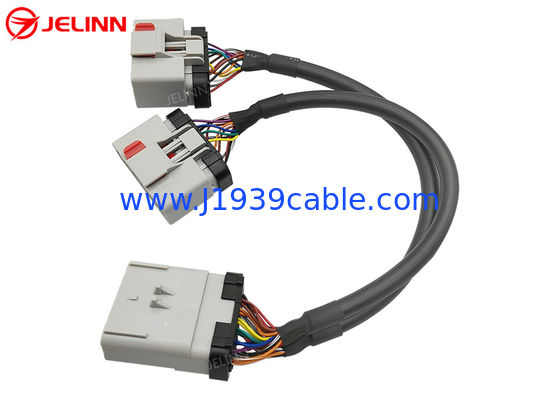

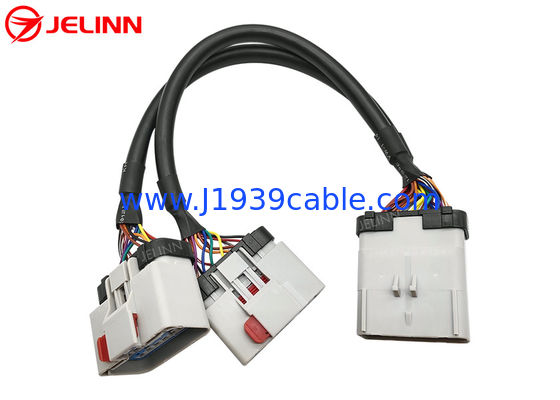

RP1226 14 pin 14 pin één man tot twee vrouwelijke splitter Y kabel
Specificatie
| RP1226 mannelijke aansluiting | gelijk aan Aptiv 54201416 |
| RP1226 vrouwelijke aansluiting | gelijk aan Aptiv 54201412 |
| OBD2 vrouwelijke aansluiting | Standaard |
| Draad | 20AWG, puur koper |
| Materiaal van RP1226 mannelijke aansluiting | PA66 + glasvezel |
| Materiaal vanOBD2 vrouwelijke aansluiting | PA66 + glasvezel |
| Pin-out (aansluitingsdiagram) | aangepast |
| Kabellengte | 33 cm (13 inch) of op maat |
| met een diameter van niet meer dan 50 mm | met een vermogen van niet meer dan 10 W |
| Contactweerstand | Maximaal 3 ohm. |
| Isolatieweerstand | Vijf miljoen ohm min. |
| Werktemperatuur | -30 °C ~ +100 °C |
| Beproeving | 100% open, korte en miss-wire testen |
| Garantie | 1 jaar |
Pin-out (aansluitingsdiagram)
In het algemeen kan de pin-out (bedradingsdiagram) als volgt zijn.
De kabelarm tussen de RP1226 mannelijke aansluiting en de RP1226 vrouwelijke aansluiting is volledig bedraad.
4 pinnen van de vrouwelijke OBD2-aansluiting zijn bedraad.Er zijn 4 draden van 20 AWG in de kabelarm tussen de RP1226 mannelijke connector en de OBD2 vrouwelijke connector.
| RP1226 mannelijk | RP1226 vrouwelijk | Signaal | OBD2 vrouwelijk |
| 8 | 8 | Ground | 4 of 5 |
| 1 | 1 | Batterijvermogen | 16 |
| 2 | 2 | J1939, S-CAN hoog | 6 |
| 9 | 9 | J1939,S-CAN laag | 14 |
| 3 | 3 | ||
| 4 | 4 | ||
| 5 | 5 | ||
| 6 | 6 | ||
| 7 | 7 | ||
| 10 | 10 | ||
| 11 | 11 | ||
| 12 | 12 | ||
| 13 | 13 | ||
| 14 | 14 |
Soms...de pin-out (bedradingsdiagram) kanook als hieronder.
De kabelarm tussen de RP1226 mannelijke aansluiting en de RP1226 vrouwelijke aansluiting is volledig bedraad.
6 pinnen van de vrouwelijke OBD2-aansluiting zijn aangesloten.Er zijn 6 draden van 20 AWG in de kabelarm tussen de RP1226 mannelijke connector en de OBD2 vrouwelijke connector.
| RP1226 mannelijk | RP1226 vrouwelijk | Signaal | OBD2 vrouwelijk |
| 8 | 8 | Ground | 4 of 5 |
| 1 | 1 | Batterij | 16 |
| 2 | 2 | J1939, S-CAN hoog | 6 |
| 9 | 9 | J1939,S-CAN laag | 14 |
| 6 | 6 | J1708, CAN hoog | 12 |
| 13 | 13 | J1708, CAN laag | 13 |
| 3 | 3 | ||
| 4 | 4 | ||
| 5 | 5 | ||
| 7 | 7 | ||
| 10 | 10 | ||
| 11 | 11 | ||
| 12 | 12 | ||
| 14 | 14 |
De pin-out (draadschema)kan ook worden aangepast aan de behoeften van de klant.
Toepassing
Volgens TMC (de Technology and Maintenance Council van de ATA) Recommended Practice RP1226 Messaging Standardization, zijn er voor 2019 en nieuwere zware vrachtwagens zoals Kenworth, Peterbilt, Volvo,Mack en Freightliner in Noord-Amerika zijn uitgerust met een Accessory Connector in de cabine aan de bestuurderszijde achter het dashboardDe eigenaar van de vrachtwagen kan de handleiding van de bodybuilder raadplegen voor meer informatie.
ELD's (Electronic Logging Devices), telematica-apparaten of andere apparaten voor de aftermarket waarvoor gegevens van J1939, CAN of J1708 nodig zijn, moeten worden aangesloten op deze RP1226 Accessory Connector.de verbindingen kunnen niet gegarandeerd zijn.
Als u een apparaat heeft met een OBD2 16-pin-aansluiting en deze wilt aansluiten op een vrachtwagen die is uitgerust met een 14-pin RP1226 Accessory Connector, is deze kabel nodig.
Er is maar één RP1226 accessoire connector in de vrachtwagen.Deze splitter Y kabel is een goede keuze.
