Productdetails:
Betalen & Verzenden Algemene voorwaarden:
|
| RP1226 mannelijke schakelaar: | equivalent van Aptiv 54201416 | Draad: | 20AWG, zuiver koper |
|---|---|---|---|
| J1939 vrouwelijke vergaarbak: | equivalent van Deutsch hd10-9-1939P | Type van de vrouwelijke stop van J1939: | Type 1 |
| Beproeving: | 100% open, plotseling en juffrouw-draad het testen | Spelden of terminals: | koper met nikkelplateren of gouden plateren |
| Markeren: | RP1226 kabel,RP1226 aan OBD2,14 pin rp1226 man tot OBD2 |
||

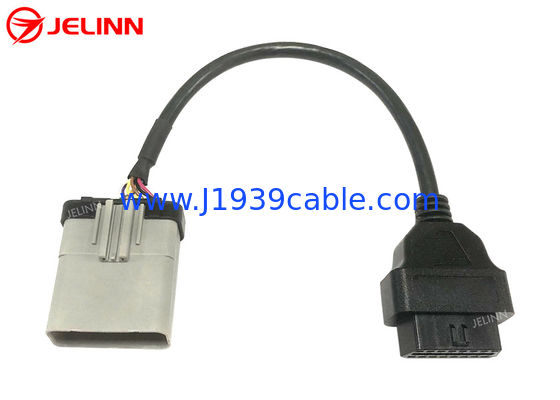

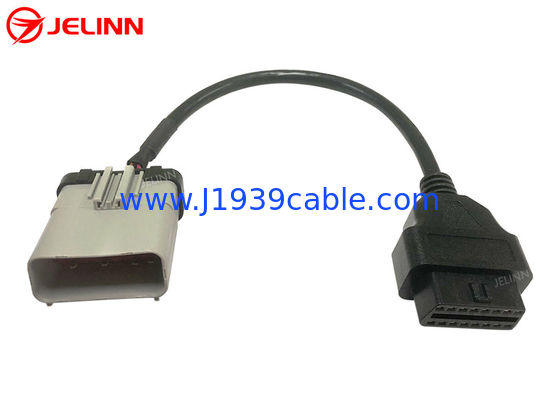

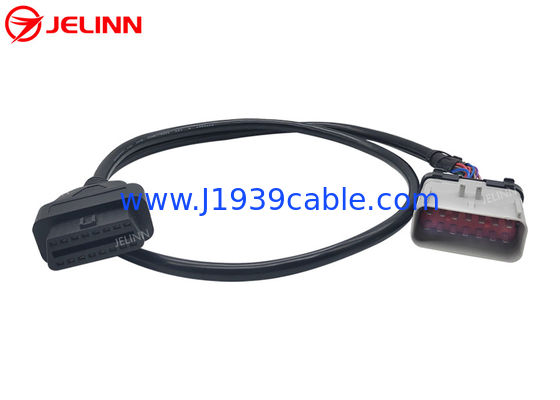

14 Pin RP1226 Mannelijke naar OBD2 J1962 Vrouwelijke kabel voor 2019 en nieuwere zware vrachtwagens
in Noord-Amerika
Specificatie
| RP1226 mannelijke aansluiting | gelijk aan Aptiv 54201416 |
| 9-pin J1939 vrouwelijke aansluiting | equivalent van Deutsch HD10-9-1939P |
| Type 9-pin J1939 vrouwelijke stekker | Type 1 |
| Kleur van 9-pin J1939 vrouwelijke stekker | Zwart |
| Draad | 20AWG, puur koper |
| Materiaal van RP1226 mannelijke aansluiting | PA66 + glasvezel |
| Materiaal van9-pinJ1939 vrouwelijke stekker | PA66 + glasvezel |
| Pin-out (aansluitingsdiagram) | aangepast |
| Kabellengte | aangepast |
| met een diameter van niet meer dan 50 mm | met een vermogen van niet meer dan 10 W |
| Contactweerstand | Maximaal 3 ohm. |
| Isolatieweerstand | Vijf miljoen ohm min. |
| Werktemperatuur | -25°C ~ +85°C |
| Beproeving | 100% open, korte en misdraadproef |
| Testspanning | DC300V 5M ohm/10ms |
| Garantie | 1 jaar |
Pin-out (aansluitingsdiagram)
In het algemeen kan de pin-out (bedradingsdiagram) als volgt zijn.
Vier pinnen van elke connector zijn bedraad.
| RP1226 mannelijk | Signaal | 9-Pin J1939 vrouwelijk |
| 8 | Ground | Een |
| 1 | Batterijvermogen | B. |
| 2 | J1939, S-CAN hoog | C |
| 9 | J1939,S-CAN laag | D |
Soms...de pin-out (bedradingsdiagram) kanook als hieronder.
Er zitten 6 spenen van elke connector, 6 draden van 20AWG in de kabel.
| RP1226 mannelijk | Signaal | 9-Pin J1939 vrouwelijk |
| 8 | Ground | Een |
| 1 | Batterij | B. |
| 2 | J1939, S-CAN hoog | C |
| 9 | J1939,S-CAN laag | D |
| 6 | J1708, CAN hoog | F |
| 13 | J1708, CAN laag | G |
De pin-out (draadschema)kan ook worden aangepast aan de behoeften van de klant.
Toepassing
Volgens TMC (de Technology and Maintenance Council van de ATA) Recommended Practice RP1226 Messaging Standardization, zijn er voor 2019 en nieuwere zware vrachtwagens zoals Kenworth, Peterbilt, Volvo,Mack en Freightliner in Noord-Amerika zijn uitgerust met een Accessory Connector in de cabine aan de bestuurderszijde achter het dashboardDe eigenaar van de vrachtwagen kan de handleiding van de bodybuilder raadplegen voor meer informatie.
ELD's (Electronic Logging Devices), telematica-apparaten of andere apparaten voor de aftermarket waarvoor gegevens van J1939, CAN of J1708 nodig zijn, moeten worden aangesloten op deze RP1226 Accessory Connector.de verbindingen kunnen niet gegarandeerd zijn.
Als een apparaat met een 9-pin J1939-poort nodig is om te worden aangesloten op een vrachtwagen die is uitgerust met een 14-pin RP1226 accessoire aansluiting, is deze kabel nodig.
Verzending van een verzoek
Als u de J1939, RP1226, OBD2 of J1708 kabels, adapters of connectoren niet hebt gevonden of niet de tijd heeft om te zoeken op onze website, laat ons dan weten welke J1939, RP1226, OBD2 of J1708 kabels,adapters of connectoren die u nodig heeft doorhet versturen van een aanvraag(Als u een afbeelding heeft, voeg deze dan bij de aanvraag).J1939, RP1226, OBD2 of J1708 kabels, adapters of connectoren voor u.
