Productdetails:
Betalen & Verzenden Algemene voorwaarden:
|
| Draad: | 20AWG, zuiver koper | J1939 vrouwelijke stekker: | equivalent van Deutsch HD16-9-1939S-P080 |
|---|---|---|---|
| Type van de vrouwelijke stop van J1939: | Type 2 | J1939 Mannelijke stopjes: | equivalent van Deutsch hd10-9-1939p-P080 |
| Type J1939 mannelijke stekker: | Type 2 | OBD2 vrouwelijke stekker: | met KET-terminals |
| Markeren: | j1939 obd2,j1939 tot obd2,j1939 man vrouwelijk tot obd2 |
||

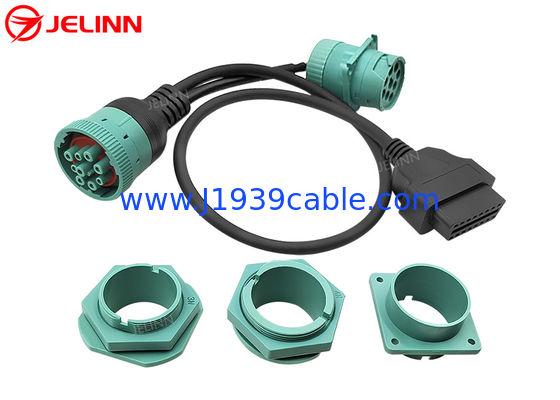

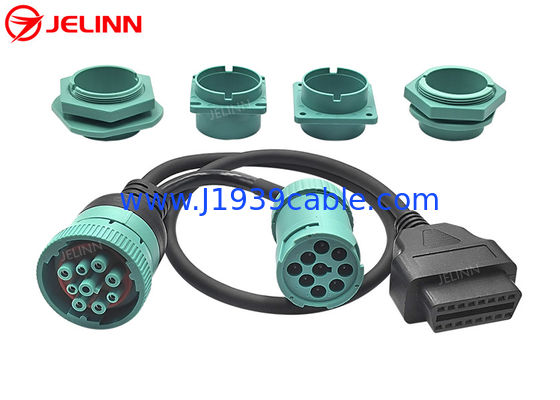

Deutsch J1939 Mannelijk Vrouwelijk tot OBD 2 OBD2 Connector Splitter Y-kabel

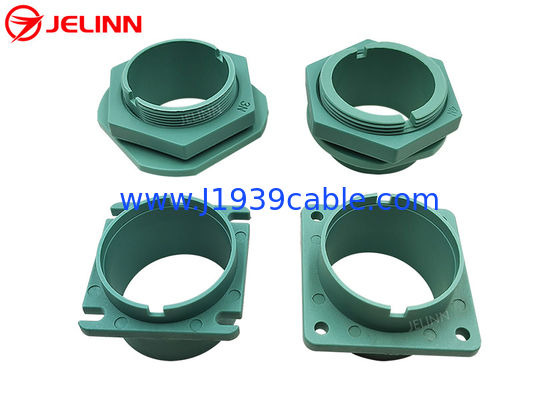

Met 4 verschillende panelen
Specificatie
| J1939 vrouwelijke stekker | equivalent van Deutsch HD16-9-1939S-P080 |
| Tipe vrouwelijke stekker J1939 | Type 2 |
| J1939 mannelijke stopcontacten | equivalent van Deutsch HD10-9-1939P-P080 |
| Type J1939 mannelijke stekker | Type 2 |
| OBD2 vrouwelijke stekker | met KET-terminals |
| Draad | 20AWG, puur koper |
| Materiaal van J1939-proppen | PA66 + glasvezel |
| Materiaal van de OBD2-OBDII-prop | PA66 |
| Pin toewijzing of pin out | aangepast |
| Kabellengte | aangepast |
| Garantie | 1 jaar |
Het einde van de J1939 vrouwelijke en mannelijke stopcontacten kan worden overgevormd of niet,volgens uw behoeften.
De J1939 vrouwelijke stekker is Type 2, dus de Pin F is met een kleinere diameter zoals Pin C en Pin J. Type 2 J1939 vrouwelijke stekker kan compatibel zijn met Type 1 of Type 2 J1939 mannelijke stekker.
De vrouwelijke OBD2-plug is voorzien van KET-terminals die de vrouwelijke OBD2-plug duurzamer maken.
Pin toewijzing of pin out
In het algemeen zal de pintoewijzing of pin out als volgt zijn (4 pinnen die moeten worden aangesloten):
| OBD2 vrouwelijk | Signaal | J1939 vrouwelijk | J1939 man |
| 5 | Ground | Een | Een |
| 16 | Batterij | B. | B. |
| 6 | J1939, CAN-H | C | C |
| 14 | J1939, CAN-L | D | D |
Soms...de pin toewijzing of pin uit kan ook zijn als deze (6 pinsaan te sluiten):
| OBD2 vrouwelijk | Signaal | J1939 vrouwelijk | J1939 man |
| 5 | Ground | Een | Een |
| 16 | Batterij | B. | B. |
| 6 | J1939, CAN-H | C | C |
| 14 | J1939, CAN-L | D | D |
| 2 | J1708-H | F | F |
| 10 | J1708-L | G | G |
De 6-draad kabel bevat ook bedrading voor de J1708 lijnen.het is beter om ze niet te verbinden omdat soms de toegevoegde lijnen de werking van sommige GPS-trackers kunnen verstoren.
De pin toewijzing of pin uit kan ook worden aangepast aan uw behoeften.
Toepassing

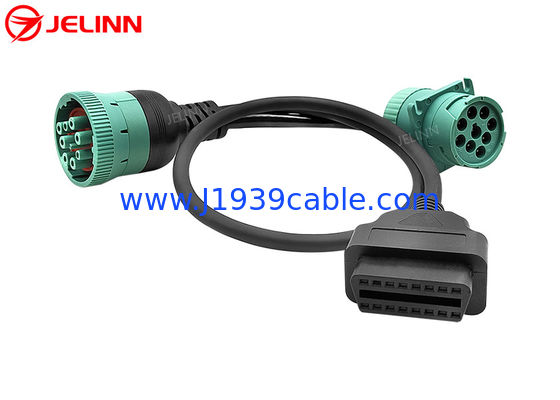

Dit is een kabel tussen een J1939 ronde Deutsch 9-pin vrouwelijke connector, een J1939 Deutsch 9 pin mannelijkede connector en een OBD2-stijl 16-pin-connector (vrouwelijke voertuigzijde - mates met een OBD2-testconnector). De J1939 +/- gegevenslijnen zijn aangesloten op de CAN +/- lijnen,En de stroom- en grondlijnen zijn ook verbonden..
De gemeenschappelijke toepassing is het verbindentelematica- of vlootbeheersingsapparaten zoals:GPS-trackers en ELD's op een voertuig met de 9-pin ronde Deutsch-connector.
Deze kabel maakt het ook mogelijk om OBD2-diagnostische apparaten of scanners (met de juiste software) aan te sluiten op de ronde J1939-connector.Houd er rekening mee dat de meeste OBD2-software en -scanners gebaseerd zijn op het lezen van PID'sJ1939 is een PGN-gebaseerd protocol, waarbij elk PGN meerdere parameters bevat.
