Productdetails:
Betalen & Verzenden Algemene voorwaarden:
|
| Draad: | 20AWG, zuiver koper | J1939 vrouwelijke stekker: | equivalent van Deutsch HD16-9-1939S-P080 |
|---|---|---|---|
| Type van de vrouwelijke stop van J1939: | Type 2 | J1939 Mannelijke stopjes: | equivalent van Deutsch hd10-9-1939p-P080 |
| Type J1939 mannelijke stekker: | Type 2 | OBD2 vrouwelijke stekker: | met KET-terminals |
| Spelden of terminals: | met een diameter van niet meer dan 50 mm, | Werktemperatuur: | -25°C ~ +85°C |
| Markeren: | j1939 y-kabel,J1939 vrachtwagen OBD GPS,j1939 tot obd2 |
||

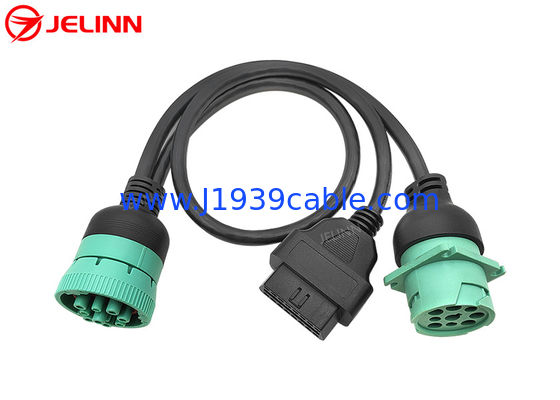

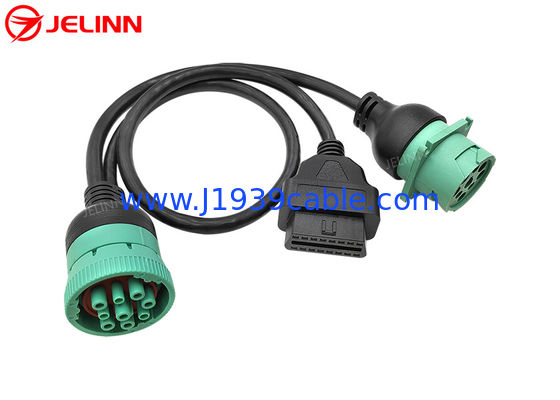

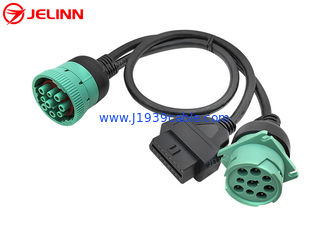

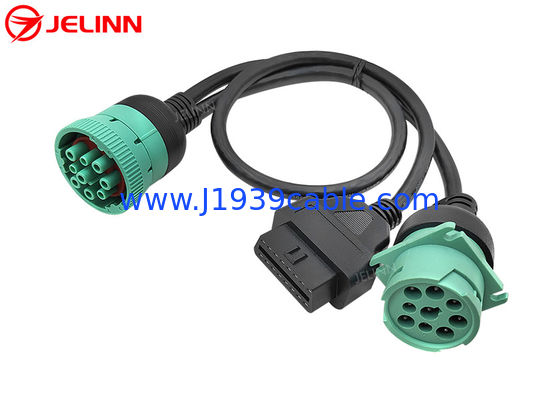

J1939 9 Pin to OBD 2 OBD2 16 Pin Splitter Y Kabel 9Pin Splitter Draad Gordel voor GPS voor vrachtwagens
Specificatie
| J1939 vrouwelijke aansluiting | equivalent van Deutsch HD16-9-1939S-P080 |
| Type J1939 vrouwelijke aansluiting | Type 2 |
| J1939 mannelijke aansluiting | equivalent van Deutsch HD10-9-1939P- P080 |
| Type J1939 mannelijke aansluiting | Type 2 |
| OBD2 vrouwelijke aansluiting | met KET-terminals |
| Draad | 20AWG, puur koper |
| Materiaal van J1939-connector | PA66 + glasvezel |
| Materiaal van OBD2-connector | PA66 |
| Pin toewijzing of pin out | aangepast |
| Kabellengte | aangepast |
| met een diameter van niet meer dan 50 mm | met een diameter van niet meer dan 50 mm, |
| Contactweerstand | Maximaal 3 ohm. |
| Isolatieweerstand | Vijf miljoen ohm min. |
| Werktemperatuur | -25°C ~ +85°C |
| Beproeving | 100% open, korte en misdraadproef |
| Testspanning | DC300V 5M ohm/10ms |
| Garantie | 1 jaar |
Het einde van de J1939 vrouwelijke en mannelijke stekker kan worden overloop gevormd of niet,volgens uw behoeften.
met een breedte van niet meer dan 15 mm
niet overgevormd
DeDeutsch 9 Pinde vrouwelijke connector is Type 2, dus de pin F is met een kleinere diameter als pin C en pin J. Type 2 J1939 vrouwelijke connectoren kunnen worden ingebracht in Type 1 of Type 2 J1939 mannelijke connectoren.
De vrouwelijke OBD2-aansluiting is voorzien van KET-terminals die de vrouwelijke OBD2-aansluiting duurzamer maken.
Pin toewijzing of pin out
In het algemeen zal de pintoewijzing of pin out als volgt zijn (4 pinnen die moeten worden aangesloten):
| OBD2 vrouwelijk | Signaal | J1939 vrouwelijk | J1939 man |
| 4 of 5 | Ground | Een | Een |
| 16 | Batterij | B. | B. |
| 6 | J1939, CAN-H | C | C |
| 14 | J1939, CAN-L | D | D |
Soms...de pin toewijzing of pin uit kan ook zijn als dit ((6 pinsaan te sluiten):
| OBD2 vrouwelijk | Signaal | J1939 vrouwelijk | J1939 man |
| 4 of 5 | Ground | Een | Een |
| 16 | Batterij | B. | B. |
| 6 | J1939, CAN-H | C | C |
| 14 | J1939, CAN-L | D | D |
| 2 | J1708-H | F | F |
| 10 | J1708-L | G | G |
Soms...de pin toewijzing of pin uit kan ook zijn als deze (6 pinsaan te sluiten):
| OBD2 vrouwelijk | Signaal | J1939 vrouwelijk | J1939 man |
| 4 of 5 | Ground | Een | Een |
| 16 | Batterij | B. | B. |
| 6 | J1939, CAN-H | C | C |
| 14 | J1939, CAN-L | D | D |
| 12 | J1708-H | F | F |
| 13 | J1708-L | G | G |
De 6-draad kabel bevat ook bedrading voor de J1708 lijnen.het is beter om ze niet te verbinden omdat soms de toegevoegde lijnen de werking van sommige GPS-trackers kunnen verstoren.
De pin toewijzing of pin uit kan ook worden aangepast aan uw behoeften.
Toepassing
Deze kabel wordt gebruikt om te verbindentelematica- of vlootbeheersingsapparaten zoals:GPS-trackers of ELD's voor bedrijfsvoertuigen die beschikken over de J1939 9-pin ronde Deutsch-poorten.
Deze kabel maakt het ook mogelijk OBD2-diagnostische apparaten of scanners (met de juiste software) aan te sluiten op de ronde J1939-connector.Houd er rekening mee dat de meeste OBD2-software en -scanners gebaseerd zijn op het lezen van PID'sJ1939 is een PGN-gebaseerd protocol, waarbij elk PGN meerdere parameters bevat.
Verzending van een verzoek
Als u de J1939, OBD2 of J1708 kabels, adapters of aansluitingen niet hebt gevonden of niet de tijd heeft om op onze website te zoeken, kunt u ons gerust laten weten welke J1939, OBD2 of J1708 kabels,adapters of connectoren die u nodig heeft doorhet versturen van een aanvraag(Als u een afbeelding heeft, voeg deze dan bij de aanvraag).J1939, OBD2 of J1708 kabels, adapters of aansluitingen voor u.
