Thuis ProductenOBD2 y-Kabel

Het Mannetje van OBD2 OBD-II aan het Wijfje van Peugeot en van Citroën OBD2 en de Vrouwelijke Y Kabel van OBD2

Het Mannetje van OBD2 OBD-II aan het Wijfje van Peugeot en van Citroën OBD2 en de Vrouwelijke Y Kabel van OBD2

OBD2 OBD-II Male to Peugeot and Citroen OBD2 Female and OBD2 Female Y Cable
OBD2 OBD-II Male to Peugeot and Citroen OBD2 Female and OBD2 Female Y Cable
video play

Grote Afbeelding :  Het Mannetje van OBD2 OBD-II aan het Wijfje van Peugeot en van Citroën OBD2 en de Vrouwelijke Y Kabel van OBD2 Beste prijs

Productdetails:
Plaats van herkomst: China
Merknaam: OEM
Certificering: RoHS
Modelnummer: OBD2 OBDII
Betalen & Verzenden Algemene voorwaarden:
Min. bestelaantal: 100 stuks
Prijs: Please email us for prices
Verpakking Details: PE zakken en dan kartons
Levertijd: 3-30 werkdagen
Betalingscondities: T/T, Payoneer, Western Union, Paypal, L/C
Levering vermogen: 50.000 PC's per maand
Gedetailleerde productomschrijving
Pins van OBD2-mannelijke stekker: met een diameter van niet meer dan 50 mm, Terminals van OBD2 vrouwelijke aansluiting: met een diameter van niet meer dan 50 mm,
Beproeving: 100% open, plotseling en juffrouw-draad het testen Draad: 26AWG, puur koper
Markeren:

J1962 y-splitser

,

De kabel van Peugeot OBD2 Y

,

De kabel van Citroën J1962 Y

OBD2 OBD-II Mannelijke naar Peugeot en Citroen OBD2 Vrouwelijke en OBD2 Vrouwelijke Y-kabel


Specificatie



OBD2 mannelijke stekker standaard, 12V/24V
Pins van OBD2-mannelijke stekker met een diameter van niet meer dan 50 mm,
Overvorming van OBD2-mannelijke stekker recht
Peugeot en Citroen OBD2 vrouwelijke aansluiting gelijkwaardig aan het oorspronkelijke
Gemene OBD2-vrouwelijke aansluiting standaard, met KET-terminals
Terminals van vrouwelijke OBD2-aansluitingen met een diameter van niet meer dan 50 mm,
Overvorming van OBD2 vrouwelijke aansluiting recht
Materiaal van overgevormd onderdeel PVC
Kabelvorm ronde
Draad 26AWG, puur koper
Materiaal van OBD2-male en vrouwelijke connectoren PA66
Pin toewijzing of pin out aangepast
Kabellengte aangepast
Contactweerstand Maximaal 3 ohm.
Isolatieweerstand Vijf miljoen ohm min.
Werktemperatuur -25°C ~ +85°C
Beproeving 100% open, korte en miss-wire testen
Testspanning DC300V 5M ohm/10ms
Garantie 1 jaar

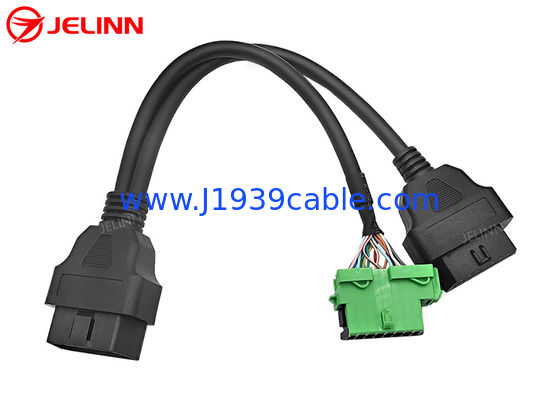

Dit is een Y-kabel met 3 uiteinden van een OBD2-mannelijke stekker, een vervangende Peugeot en Citroen OBD2-vrouwelijke aansluiting en een gemeenschappelijke OBD2-vrouwelijke aansluiting.

De gemeenschappelijke OBD2 OBDII J1962 vrouwelijke aansluiting is voorzien van kwaliteitsvolle, duurzame KET-terminals.die meer geschikt is voor een test- of diagnostische omgeving waarin de apparaten vaak worden aangesloten en losgekoppeld.

Het Mannetje van OBD2 OBD-II aan het Wijfje van Peugeot en van Citroën OBD2 en de Vrouwelijke Y Kabel van OBD2 0

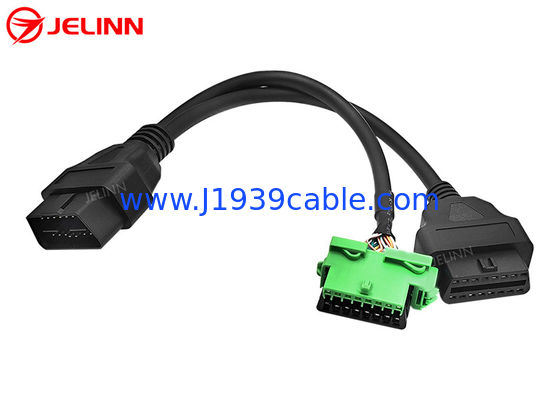

Het overgevormde plastic spuitgedeelte aan de uiteinden van de 16-pins OBD2 OBDII vrouwelijke en mannelijke connectoren zorgt ervoor dat de kabel recht uitkomt.



Het Mannetje van OBD2 OBD-II aan het Wijfje van Peugeot en van Citroën OBD2 en de Vrouwelijke Y Kabel van OBD2 1

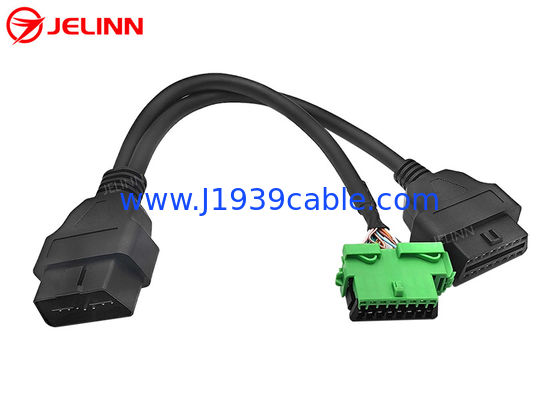

Er is een gat op de buffer in het midden van de OBD2 OBDII mannelijke stekker.



Het Mannetje van OBD2 OBD-II aan het Wijfje van Peugeot en van Citroën OBD2 en de Vrouwelijke Y Kabel van OBD2 2




Pin toewijzing of pin out

De pin toewijzing of pin out kan als volgt zijn:



OBD2 mannelijke stekker Peugeot en Citroen OBD2 vrouwelijke aansluiting gemeenschappelijke vrouwelijke OBD2-connector
1 1 /
2 2 2
3 3 /
4+5 4+5 4+5
6 6 6
7 7 7
8 8 /
9 9 /
10 10 10
11 11 /
12 12 /
13 13 /
14 14 14
15 15 15
16 16 16


De zwarte draad in de hoofdkabel is verbonden met pin 4 of pin 5.Er zijn negen pinnen aangesloten., maar er zijn 8 draden van 26AWG in de kabel van OBD2 mannelijke aansluiting naar gemeenschappelijke OBD2 vrouwelijke connector. Alle 16 pinnen van OBD2 mannelijke aansluiting naar Peugeot en Citroen OBD2 vrouwelijke connector zijn bedraad,Dus er zijn 16 draden van 26AWG in de kabel van OBD2 mannelijke stekker naar Peugeot en Citroen OBD2 vrouwelijke connector.

De pin toewijzing of pin out kan ook zo zijn:



OBD2 mannelijke stekker Peugeot en Citroen OBD2 vrouwelijke aansluiting gemeenschappelijke vrouwelijke OBD2-connector
1 1 1
2 2 2
3 3 3
4 4 4
5 5 5
6 6 6
7 7 7
8 8 8
9 9 9
10 10 10
11 11 11
12 12 12
13 13 13
14 14 14
15 15 15
16 16 16


Wat deze pin betreft, zijn alle 16 pins van de OBD2 OBD mannelijke en vrouwelijke connectoren bedraad, dus er zijn 16 draden van 26AWG in beide kabels.

De pin toewijzing of pin uit kan ook worden aangepast aan uw behoeften.


Toepassing

Deze Y-kabel wordt gebruikt om te verbindentelematica, IoV-apparaten, vlootbeheersapparaten, OBD2-GPS-trackers, OBD2-CAN-programmeringsinstrumenten, ECU-instelinstrumenten of instrumenten voor het afstemmen van de prestaties van auto's op de 16-pin OBD2-diagnostische vrouwelijke poorten van voertuigen.



Deze OBD2-OBDII-Y-kabel maakt het mogelijk om meerdere telematica- of IoV-apparaten te verplaatsen of aan te sluiten. Take the original Peugeot and Citroen OBD2 female diagnostic port off its original location with tools if necessary and then insert the OBD2 male plug at the end of this OBD2 Y cable into the original Peugeot and Citroen OBD2 female diagnostic portInstalleer de vervangende Peugeot- en Citroën OBD2 vrouwelijke aansluiting aan het ene uiteinde van de Y-eind terug naar de oorspronkelijke locatie van de OBD2 vrouwelijke diagnostische poort in de auto.Dan kunt u een telematica of IoV apparaat te verbinden met de gemeenschappelijke OBD2 vrouwelijke connector aan de andere kant van de Y uiteinden. You can also connect another telematics or tuning device to the OBD2 female connector which was installed at the original location or leave this OBD2 female connector available for diagnostic use in the futureAls u de vervangende Peugeot- en Citroën OBD2 vrouwelijke aansluiting beschikbaar laat en vervolgens het telematica- of IoV-apparaat verbergt dat is aangesloten op de gemeenschappelijke OBD2 vrouwelijke aansluiting,Dan weet niemand dat je deze apparaten hebt geïnstalleerd zonder het paneel te openen..

Deze kabel kan ook worden gebruikt voor het aansluiten van OBD2-diagnostische apparaten of scanners ofFoutcodelezers(met de juiste software).


Verzending van een verzoek

Als u de OBD2, 9-Pin J1939 of 6-Pin J1708 kabels, adapters of aansluitingen niet hebt gevonden of niet de tijd heeft om te zoeken op onze website, laat ons dan weten wat OBD2,Kabels met 9 pen J1939 of 6 pen J1708, adapters of connectoren die u nodig heeft bijhet versturen van een aanvraag(Als u een foto heeft, voeg deze dan bij de aanvraag.)of 6-pin J1708 kabels, adapters of aansluitingen voor u.
