Het Mannetje van OBD OBDII aan het Wijfje van BMW OBD2 en de Vrouwelijke Gespleten Y Kabel van OBD2

Het Mannetje van OBD OBDII aan het Wijfje van BMW OBD2 en de Vrouwelijke Gespleten Y Kabel van OBD2

OBD OBDII Male to BMW OBD2 Female and OBD2 Female Split Y Cable
OBD OBDII Male to BMW OBD2 Female and OBD2 Female Split Y Cable
video play

Grote Afbeelding :  Het Mannetje van OBD OBDII aan het Wijfje van BMW OBD2 en de Vrouwelijke Gespleten Y Kabel van OBD2 Beste prijs

Productdetails:
Plaats van herkomst: China
Merknaam: OEM
Certificering: RoHS
Modelnummer: OBD2 OBDII
Betalen & Verzenden Algemene voorwaarden:
Min. bestelaantal: 100 stuks
Prijs: Please email us for prices
Verpakking Details: PE zakken en dan kartons
Levertijd: 3-30 werkdagen
Betalingscondities: T/T, Payoneer, Western Union, Paypal, L/C
Levering vermogen: 50.000 PC's per maand
Gedetailleerde productomschrijving
Pins van OBD2-mannelijke stekker: met een diameter van niet meer dan 50 mm, Terminals van OBD2 vrouwelijke aansluiting: met een diameter van niet meer dan 50 mm,
BMW OBD2 vrouwelijke aansluiting: gelijkwaardig aan het oorspronkelijke Gemene OBD2-vrouwelijke aansluiting: standaard, met KET-terminals
Overvorming van OBD2-mannelijke stekker: Recht. Overvorming van OBD2 vrouwelijke aansluiting: Recht.
Markeren:

De splitser van OBDII Y

,

DE KABEL VAN BMW OBD2 Y

,

DE KABEL VAN BMW J1962 Y

OBD OBDII Mannelijke naar BMW OBD2 Vrouwelijke en OBD2 Vrouwelijke Split Y-kabel


Specificatie



OBD2 mannelijke stekker standaard
Pins van OBD2-mannelijke stekker met een diameter van niet meer dan 50 mm,
Overvorming van OBD2-mannelijke stekker recht
BMW OBD2 vrouwelijke aansluiting gelijkwaardig aan het oorspronkelijke
Gemene OBD2-vrouwelijke aansluiting standaard
Terminals van vrouwelijke OBD2-aansluitingen KET-merk, koper, nikkel of verguld
Overvorming van OBD2 vrouwelijke aansluiting recht
Materiaal van overgevormd onderdeel PVC
Kabelvorm ronde
Draad 26AWG, puur koper
Materiaal van OBD2-male en vrouwelijke connectoren PA66
Pin toewijzing of pin out aangepast
Kabellengte aangepast
Contactweerstand Maximaal 3 ohm.
Isolatieweerstand Vijf miljoen ohm min.
Werktemperatuur -25°C ~ +85°C
Beproeving 100% open, korte en miss-wire testen
Testspanning DC300V 5M ohm/10ms
Garantie 1 jaar

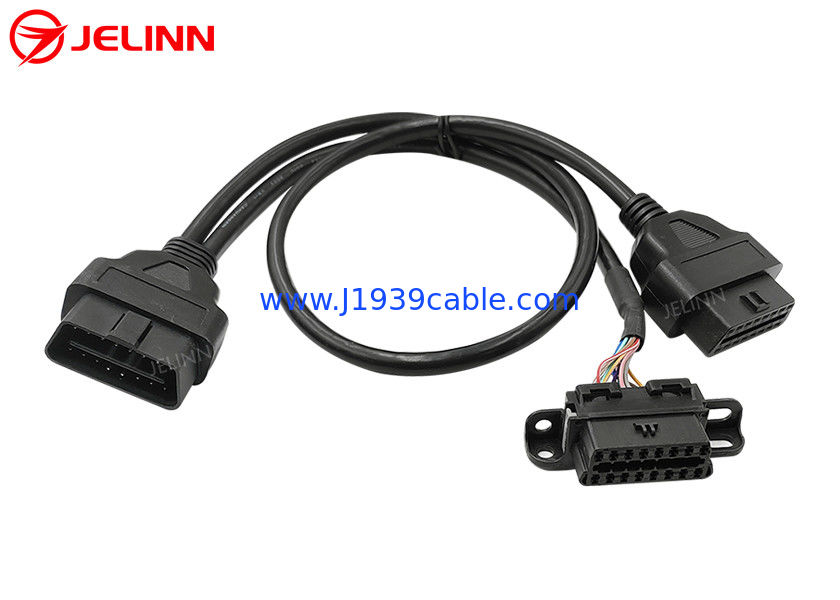

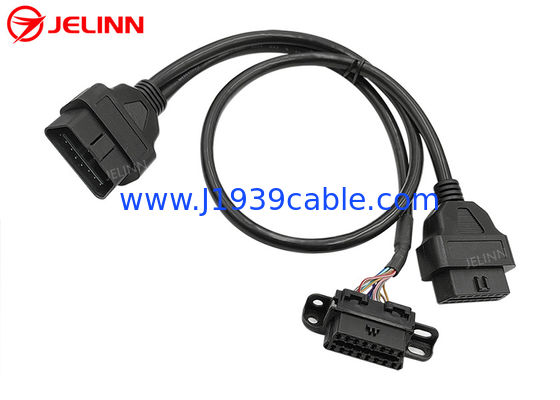

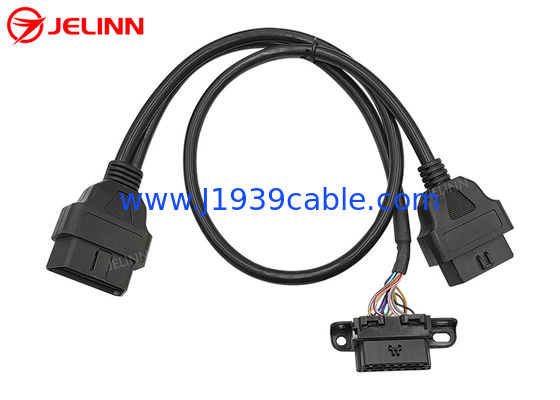

Dit is een Y-kabel met 3 uiteinden van een OBD2-mannelijke stekker, een vervangende BMW OBD2-vrouwelijke connector en een gewone OBD2-vrouwelijke connector.



Het overgevormde plastic spuitgedeelte aan de uiteinden van de 16-pins OBD2 OBDII vrouwelijke en mannelijke connectoren zorgt ervoor dat de kabel recht uitkomt.



Het Mannetje van OBD OBDII aan het Wijfje van BMW OBD2 en de Vrouwelijke Gespleten Y Kabel van OBD2 0




Pin toewijzing of pin out

De pin toewijzing of pin out kan als volgt zijn:



OBD2 mannelijke stekker BMW OBD2 vrouwelijke aansluiting gemeenschappelijke vrouwelijke OBD2-connector
1 1 /
2 2 2
3 3 /
4 4 4
5 5 /
6 6 6
7 7 7
8 8 /
9 9 /
10 10 10
11 11 /
12 12 /
13 13 /
14 14 14
15 15 15
16 16 16


De zwarte draden in beide kabels zijn verbonden met pin 4 van de OBD2 OBDII mannelijke en vrouwelijke connectoren.dus er zijn 8 draden van 26AWG in de ronde kabel van OBD2 mannelijke stekker naar gemeenschappelijke OBD2 vrouwelijke connectorAlle 16 pinnen van de OBD2 mannelijke stekker naar de BMW vrouwelijke connector zijn bedraad, dus er zijn 16 draden van 26AWG in de kabel van de OBD2 mannelijke stekker naar de BMW OBD2 vrouwelijke connector.

De pin toewijzing of pin out kan ook zo zijn:



OBD2 mannelijke stekker BMW OBD2 vrouwelijke aansluiting gemeenschappelijke vrouwelijke OBD2-connector
1 1 1
2 2 2
3 3 3
4 4 4
5 5 5
6 6 6
7 7 7
8 8 8
9 9 9
10 10 10
11 11 11
12 12 12
13 13 13
14 14 14
15 15 15
16 16 16


Wat deze pin betreft, zijn alle 16 pins van de OBD2 OBD mannelijke en vrouwelijke connectoren bedraad, dus er zijn 16 draden van 26AWG in beide ronde kabels.


Toepassing

Deze Y-kabel wordt gebruikt om te verbindentelematica, IoV-apparaten, voertuigparkbeheersapparaten, OBD2-GPS-trackers, ECU-instelgereedschappen of voertuigprestatie-instelgereedschappen op de OBD2-damesdiagnostiekpoorten van voertuigen.



Deze OBD2-OBDII-Y-kabel maakt het mogelijk om meerdere telematica- of IoV-apparaten te verplaatsen of aan te sluiten. Take the original BMW OBD2 female diagnostic port off its original location with tools if necessary and then insert the OBD2 male plug at the end of this OBD2 Y cable into the original BMW OBD2 female diagnostic portInstalleer de vervangende BMW OBD2 vrouwelijke aansluiting aan het ene uiteinde van de Y-eind terug naar de oorspronkelijke locatie van de OBD2 vrouwelijke diagnostische poort in de auto.Dan kunt u een telematica of IoV apparaat te verbinden met de gemeenschappelijke OBD2 vrouwelijke connector aan de andere kant van de Y uiteinden. You can also connect another telematics or tuning device to the OBD2 female connector which was installed at the original location or leave this OBD2 female connector available for diagnostic use in the future. Als u de vervangende BMW OBD2 vrouwelijke aansluiting beschikbaar laat en vervolgens het telematica- of IoV-apparaat dat is aangesloten op de gemeenschappelijke OBD2 vrouwelijke aansluiting verbergt,Dan weet niemand dat je deze apparaten hebt geïnstalleerd zonder het paneel te openen..
