Productdetails:
Betalen & Verzenden Algemene voorwaarden:
|
| Pins van OBD2-mannelijke stekker: | met een diameter van niet meer dan 50 mm, | Terminals van OBD2 vrouwelijke aansluiting: | met een diameter van niet meer dan 50 mm, |
|---|---|---|---|
| Renault OBD2 vrouwelijke aansluiting: | gelijkwaardig aan het oorspronkelijke | Gemene OBD2-vrouwelijke aansluiting: | standaard, met KET-terminals |
| Beproeving: | 100% open, plotseling en juffrouw-draad het testen | Testend voltage: | DC300V 5M ohm/10ms |
| Markeren: | OBD2 splitserskabel,De kabel van OBD Y,De kabel van Renault J1962 Y |
||
OBD2 OBDII Mannelijke naar Renault OBD2 Vrouwelijke en OBD2 Vrouwelijke Splitter Y-kabel
Specificatie
| OBD2 mannelijke stekker | standaard, 12V/24V |
| Pins van OBD2-mannelijke stekker | met een diameter van niet meer dan 50 mm, |
| Overvorming van OBD2-mannelijke stekker | recht |
| Renault OBD2 vrouwelijke aansluiting | gelijkwaardig aan het oorspronkelijke |
| Gemene OBD2-vrouwelijke aansluiting | standaard, met KET-terminals |
| Terminals van vrouwelijke OBD2-aansluitingen | met een diameter van niet meer dan 50 mm, |
| Overvorming van OBD2 vrouwelijke aansluiting | recht |
| Materiaal van overgevormd onderdeel | PVC |
| Kabelvorm | ronde |
| Draad | 26AWG, puur koper |
| Materiaal van OBD2-male en vrouwelijke connectoren | PA66 |
| Pin toewijzing of pin out | aangepast |
| Kabellengte | aangepast |
| Contactweerstand | Maximaal 3 ohm. |
| Isolatieweerstand | Vijf miljoen ohm min. |
| Werktemperatuur | -25°C ~ +85°C |
| Beproeving | 100% open, korte en miss-wire testen |
| Testspanning | DC300V 5M ohm/10ms |
| Garantie | 1 jaar |

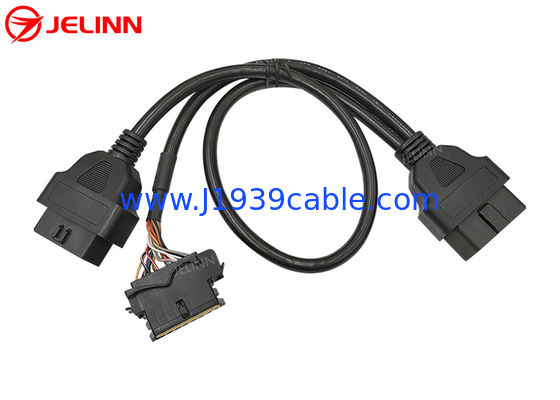

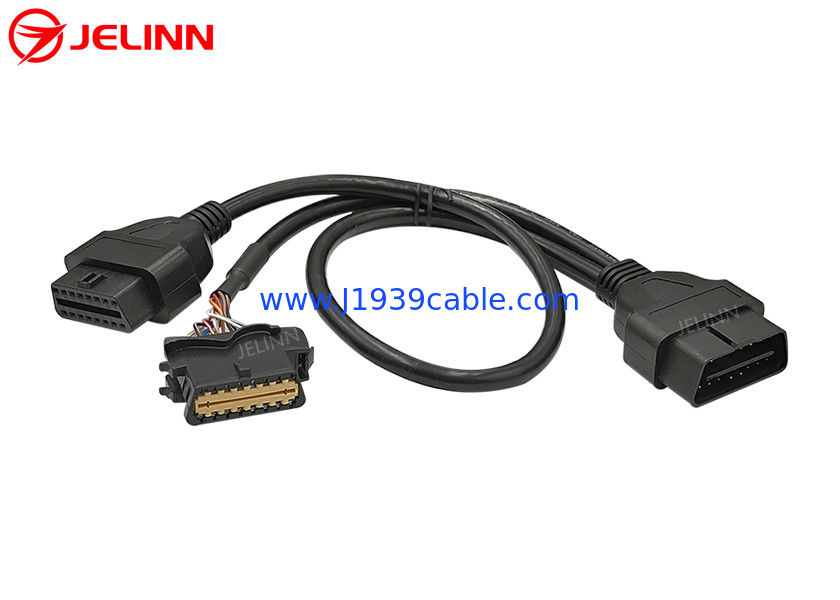

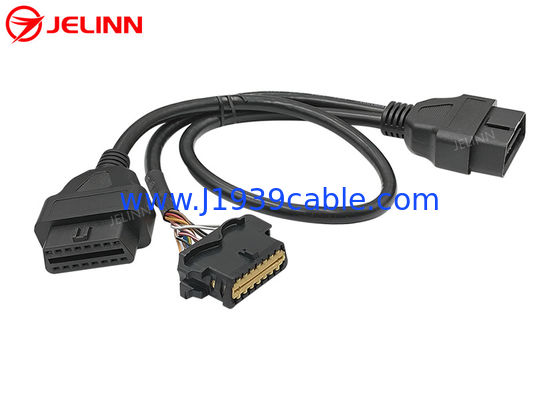

Dit is een Y-kabel met 3 uiteinden van een OBD2-mannelijke stekker, een vervangende Renault OBD2-vrouwelijke connector en een gewone OBD2-vrouwelijke connector.
De gemeenschappelijke OBD2 OBDII J1962 vrouwelijke aansluiting is voorzien van kwaliteitsvolle, duurzame KET-terminals.die meer geschikt is voor een test- of diagnostische omgeving waarin de apparaten vaak worden aangesloten en losgekoppeld.
Pin toewijzing of pin out
De pin toewijzing of pin out kan als volgt zijn:
| OBD2 mannelijke stekker | Renault OBD2 vrouwelijke aansluiting | gemeenschappelijke vrouwelijke OBD2-connector |
| 1 | 1 | / |
| 2 | 2 | 2 |
| 3 | 3 | / |
| 4 | 4 | 4 |
| 5 | 5 | / |
| 6 | 6 | 6 |
| 7 | 7 | 7 |
| 8 | 8 | / |
| 9 | 9 | / |
| 10 | 10 | 10 |
| 11 | 11 | / |
| 12 | 12 | / |
| 13 | 13 | / |
| 14 | 14 | 14 |
| 15 | 15 | 15 |
| 16 | 16 | 16 |
Er zijn 8 pinnen bedraad, dus er zijn 8 draden van 26AWG in de ronde kabel van OBD2 mannelijke stekker naar gemeenschappelijke OBD2 vrouwelijke connector.Dus er zijn 16 draden van 26AWG in de kabel van OBD2 mannelijke stekker naar Renault OBD2 vrouwelijke connector.
De pin toewijzing of pin out kan ook zo zijn:
| OBD2 mannelijke stekker | Renault OBD2 vrouwelijke aansluiting | gemeenschappelijke vrouwelijke OBD2-connector |
| 1 | 1 | 1 |
| 2 | 2 | 2 |
| 3 | 3 | 3 |
| 4 | 4 | 4 |
| 5 | 5 | 5 |
| 6 | 6 | 6 |
| 7 | 7 | 7 |
| 8 | 8 | 8 |
| 9 | 9 | 9 |
| 10 | 10 | 10 |
| 11 | 11 | 11 |
| 12 | 12 | 12 |
| 13 | 13 | 13 |
| 14 | 14 | 14 |
| 15 | 15 | 15 |
| 16 | 16 | 16 |
Wat deze pin betreft, zijn alle 16 pins van de OBD2 OBD mannelijke en vrouwelijke connectoren bedraad, dus er zijn 16 draden van 26AWG in beide ronde kabels.
Toepassing
Deze Y-kabel wordt gebruikt om te verbindentelematica, OBD2-GPS-trackers, OBD2-CAN-programmeringsinstrumenten, ECU-instelinstrumenten of instrumenten voor het afstemmen van de prestaties van de auto op de OBD2-damesdiagnostiekpoorten van de voertuigen.
Deze OBD2-OBDII-Y-kabel maakt het mogelijk om meerdere telematica- of IoV-apparaten te verplaatsen of aan te sluiten. Take the original Renault OBD2 female diagnostic port off its original location with tools if necessary and then insert the OBD2 male plug at the end of this OBD2 Y cable into the original Renault OBD2 female diagnostic portInstalleer de vervangende Renault OBD2 vrouwelijke aansluiting aan het ene uiteinde van de Y-einde terug naar de oorspronkelijke locatie van de OBD2 vrouwelijke diagnostische poort in de auto.Dan kunt u een telematica of IoV apparaat te verbinden met de gemeenschappelijke OBD2 vrouwelijke connector aan de andere kant van de Y uiteinden. You can also connect another telematics or tuning device to the OBD2 female connector which was installed at the original location or leave this OBD2 female connector available for diagnostic use in the future.
Verzending van een verzoek
Als u de OBD2 OBDII, 9-Pin J1939 of 6-Pin J1708 kabels, adapters of aansluitingen niet hebt gevonden of niet de tijd heeft om te zoeken op onze website, laat ons dan weten wat OBD2 OBDII,Kabels met 9 pen J1939 of 6 pen J1708, adapters of connectoren die u nodig heeft bijhet versturen van een aanvraag(Als u een afbeelding heeft, voeg deze dan bij de aanvraag) Wij kunnen voor u ook alle OBD2 OBDII, 9-Pin J1939 of 6-Pin J1708 kabels, adapters of connectoren aanpassen.
